تفاصيل المنتج:
|
| سبيكة: | TP316L ، UNS S31603 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | عملت الباردة | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | قياس درجة حرارة أسفل الحفرة |
| معيار: | ASTM A269 | حجم: | تفاوتات الأبعاد الضيقة |
| داخل: | كابل قياس درجة الحرارة | القدرة على التصميم: | حسب الطلب |
| إبراز: | كابل مغلف SS316L,كابل مغلف UNS S31603,موصل أنابيب مغلف ASTM A269 |
||

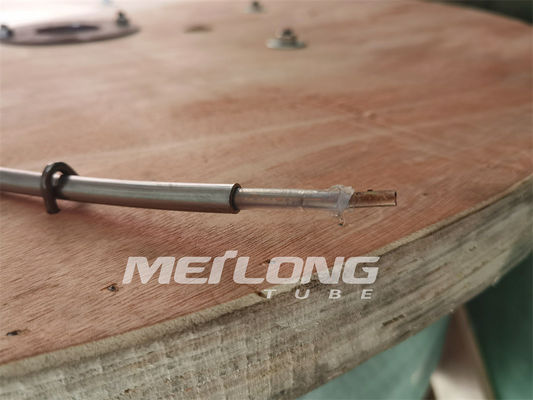

كابل مغلف بأنابيب من الفولاذ المقاوم للصدأ 316L لتطبيقات قاع البئر في آبار النفط
كابل مغلف بالأنابيب (TEC)
تستخدم TEC أنابيب ملحومة من الفولاذ المقاوم للصدأ وسبائك النيكل لحماية المكونات الكهربائية والبصرية من الضغط والتأثيرات المسببة للتآكل في بيئة قاع البئر.يوفر التغليف البوليمري حماية ميكانيكية إضافية.
مجموعة واسعة من مكونات النحاس والألياف من Meilong Tube تسمح بإنتاج كابلات الأجهزة الأكثر تطورًا في الصناعة.منذ تقديم TEC لأول مرة لصناعة النفط والغاز في عام 2015، قامت Meilong Tube باستمرار بتحسين هذا المنتج وتحسينه للأجيال الجديدة من أجهزة قياس وأدوات قياس قاع البئر للآبار الأكثر سخونة والأعمق بشكل متزايد.
تتوفر تكوينات TEC مع مجموعة لا حصر لها تقريبًا من المكونات بأطوال مخصصة خالية من الوصلات.
تتوفر أحجام التغليف القياسية (11 مم × 11 مم مربع) لتلبية أي متطلبات في قاع البئر تقريبًا.
تتوفر الكابلات المركبة التي تستخدم مجموعات مختلفة من المكونات الكهربائية والضوئية لتتناسب مع احتياجات قاع البئر المحددة.

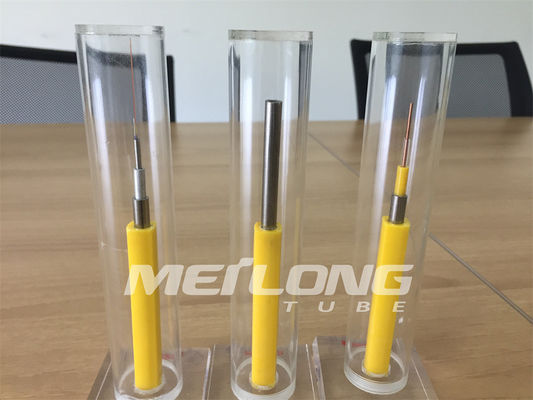

الإنشاءات النموذجية

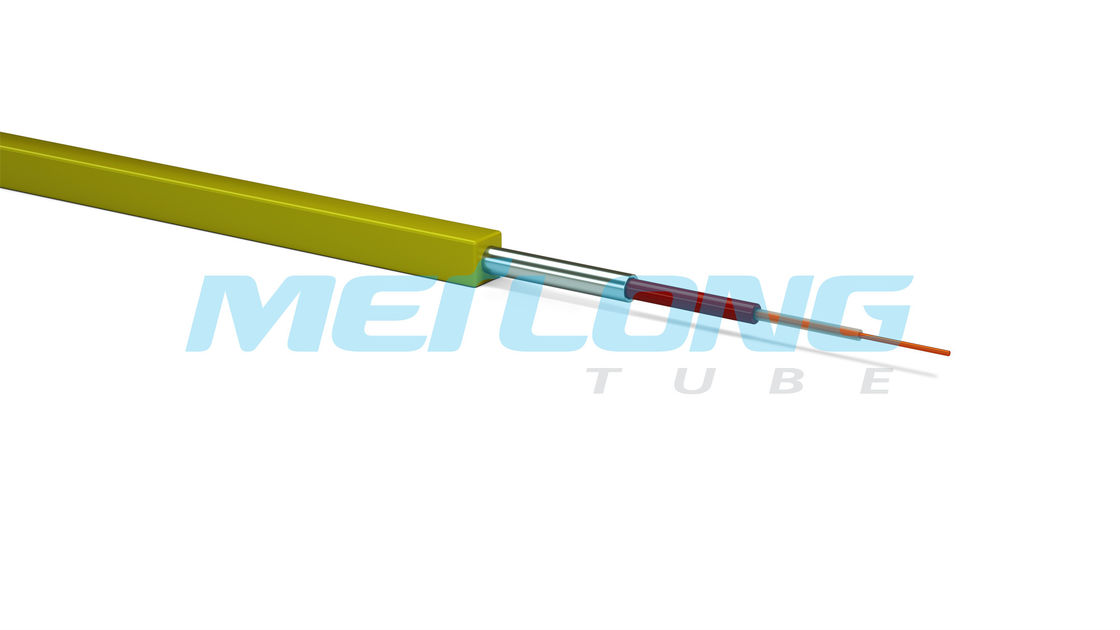

18 AWG موصل واحد Incoloy 825 أنبوب مربع مغلف
|
|
أ) 18 AWG (7 × 0.39 مم) من النحاس المعلب OD 0.046 بوصة (1.16 ملم) اسميًا
ب) العزل FEP OD 0.098 بوصة (2.49 ملم) اسميًا
ج) حشو مادة البولي بروبيلين الأحمر OD 0.180 بوصة (4.57 ملم) اسميًا
د) أنبوب سبيكة 825 سمك الجدار 0.035 بوصة (0.89 ملم) اسمي OD 0.250 بوصة (6.35 ملم) اسميًا
هـ) مادة البولي بروبيلين ذات الشكل المربع باللون الأصفر 0.433 بوصة (11 ملم) مربع
|
5 AWG أنبوب واحد من الفولاذ المقاوم للصدأ 316L مغلف
|
|
أ) 5 AWG (موصل واحد) من النحاس OD 0.181 بوصة (4.6 ملم) اسميًا
ب) العزل PFA OD 0.228 بوصة (5.8 ملم) اسميًا
ج) عزل PFA OD 0.276 بوصة (7.0 ملم) اسميًا
د) أنبوب الفولاذ المقاوم للصدأ 316 سمك الجدار 0.035 بوصة (0.89 ملم) اسمي OD 0.375 بوصة (9.53 ملم) اسميًا
|
خيارات الأنابيب
يتم اختيار TEC بناءً على ظروف البئر مثل الضغط ودرجة الحرارة وتآكل مائع البئر.يتكون الأنبوب من سبيكة مطابقة للتطبيق.يتم بعد ذلك لحامها طوليًا واختبار التيار الدوامي وسحبها إلى الحجم النهائي.تتوفر بيانات الاختبار الكاملة لكل أنبوب.
- ستانلس ستيل 316 لتر
- دوبلكس 2205
- سوبر دوبلكس 2507
- إنكولوي 825
الخصائص الميكانيكية للسبائك TEC، المصنعة على البارد
| قطر الدائرة | سمك الحائط |
غير القابل للصدأ 316L الحد الأدنى من الانهيار |
825 الحد الأدنى من الانهيار |
الحد الأدنى لنصف قطر الانحناء* |
| بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | بوصة |
| 0.125 (1/8) | 0.022 | 23882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13.783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
تعتمد الحسابات على الحد الأدنى من قوة الخضوع البالغة 120.000 رطل لكل بوصة مربعة.
جميع أنابيب TEC ملحومة ومرسومة بشكل كبير.
يمكن طباعة الأنابيب بشكل مخصص مع مجموعة متنوعة من البيانات بما في ذلك رقم الجزء والرقم التسلسلي والطول المتسلسل ورقم طلب الشراء.
* نصف قطر الانحناء المشار إليه يكون في حالة ثابتة بعد التدريب النهائي عند الإنهاء.يجب إجراء جميع عمليات الثني باستخدام أداة ثني الأنابيب للتأكد من أن نصف قطر الانحناء موحد.أثناء النشر داخل البئر أو خارجه، يجب أن يكون الحد الأدنى لنصف قطر الانحناء كبيرًا قدر الإمكان.
المكونات الكهربائية
| نمط المجلس التنفيذي | تك 100 | تك 150 | تك 175 | تك 200 | تك 250 |
| نطاق درجة حرارة | -10 إلى 100 درجة مئوية | -10 إلى 150 درجة مئوية | -100 إلى 175 درجة مئوية | -100 إلى 200 درجة مئوية | -100 إلى 250 درجة مئوية |
| حشو | ص | ص | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
| عازلة | ص | محطة إثراء الوقود | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
الحد الأقصى لمقاومة الموصل الكهربائي عند 20 درجة مئوية (68 درجة فهرنهايت)
| موصل |
موصل التطوير التنظيمي |
موصل التطوير التنظيمي |
النحاس العاري الصلب | 7 فروع النحاس العارية | ||
| AWG | بوصة | مم | أوم / كفت | أوم / م | أوم / كفت | أوم / م |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
