تفاصيل المنتج:
|
| حالة الأنابيب: | عملت الباردة | مادة العزل: | PP ، FEP ، PFA |
|---|---|---|---|
| مواد الأنابيب: | 316L ، إنكولوي 825 | موصل: | أسلاك نحاسية ، أسلاك نحاسية مطلية بالقصدير ، أسلاك مجدولة ، ألياف بصرية |
| درجة حرارة العزل: | -10 درجة مئوية إلى 250 درجة مئوية | حشو: | PP ، FEP ، PFA |
| مادة سترة: | PVDF ، FEP ، نايلون 11 | حجم الأنبوب: | 1/4 بوصة × 0.035 بوصة ، 3/8 بوصة × 0.049 بوصة |
| إبراز: | PVDF سترة أنابيب مغلفة كابل,أنابيب مغلفة كابل 316L,أنابيب مغلفة موصل 250C |
||
لا يمكن أن تشتمل العبوات المسطحة التي يوفرها إنتاج Meilong Tube TEC على مكونات نحاسية وتحكم هيدروليكي وخطوط حقن كيميائية فحسب، بل تحتوي أيضًا على مكونات وأنابيب فردية يمكن ترميزها بالألوان وتشطيبها بطباعة مخصصة لتسهيل التجميع.بالإضافة إلى ذلك، يضمن إنتاجها الرأسي المتكامل التسليم الفوري، مع تعظيم مراقبة الجودة وتوفير مجموعة واسعة من التكوينات.
يتم اختيار الأنابيب المستخدمة بناءً على عوامل متعددة مثل الضغط ودرجة الحرارة والطبيعة المسببة للتآكل للسائل، حيث يجب أن تتطابق سبيكة الأنابيب مع التطبيق بدقة.بعد اللحام الطولي والخضوع لاختبار التيار الدوامي، يتم بعد ذلك إنتاج الأنابيب بالحجم المحدد، وكل بياناتها موثقة جيدًا.
تأتي العبوات المسطحة ذات الطول المخصص مع مجموعة لا حصر لها تقريبًا من المكونات المضمنة، وكلها خالية من الوصلات.لتلبية أي متطلبات تقريبًا في قاع البئر، تتوفر أيضًا أحجام التغليف القياسية (11 مم × 11 مم مربع).علاوة على ذلك، فإن الكابلات المركبة ذات مجموعات مختلفة من العناصر الكهربائية والبصرية تعمل كوسيلة أساسية لتوفير حل مخصص لأي احتياجات محددة في قاع البئر.
تعتبر مواد التغليف والعزل والحشو أجزاء أساسية لأي أجهزة كهربائية وإلكترونية، والتي توفر السلامة من خلال منع الاتصال الجسدي والحماية من البيئات الخارجية.فيما يلي جدول بالمعلومات حول المواد الأكثر استخدامًا:
| اختصار | اسم عام | اسم تجاري | الحد الأدنى لدرجة حرارة التثبيت لمواد التغليف |
|---|---|---|---|
| إكتف | الإيثيلين كلوروثلاثي فلورو إيثيلين | هالار® | -60 درجة مئوية |
| اي تي في اي | الإيثيلين رباعي فلورو إيثيلين | تفزيل® | -60 درجة مئوية |
| محطة إثراء الوقود | الإيثيلين البروبيلين المفلور | تفلون® فيب | -100 درجة مئوية |
| البولي ايثيلين عالي الكثافة | بولي ايثيلين عالي الكثافة | -40 درجة مئوية | |
| PFA | بيرفلورو ألكوكسي | تفلون® منهاج العمل | -100 درجة مئوية |
| السلطة الفلسطينية | مادة البولي أميد | نايلون | -40 درجة مئوية |
| ص | البولي بروبلين | -10 درجة مئوية | |
| PVDF | البولي فينيل الفلورايد | كينار® | -20 درجة مئوية |
| TPO-PP | البولي أوليفين الحراري | سانتوبرين® | -20 درجة مئوية |
باختصار، تتمتع هذه المواد بأداء مختلف من حيث مقاومتها الحرارية وخواصها الفيزيائية.اعتمادًا على التطبيق المحدد، يعد الاختيار الصحيح للمواد أمرًا بالغ الأهمية للأداء العام للجهاز.
توضح الجداول أدناه القطر وسمك الجدار والحد الأدنى من الانهيار من الفولاذ المقاوم للصدأ 316L والحد الأدنى من الانهيار من Incoloy 825 والحد الأدنى من نصف قطر الانحناء (بالبوصة) للسبائك TEC الباردة.
| القطر (بوصة) | سمك الجدار (بوصة) | غير القابل للصدأ 316 لتر (رطل لكل بوصة مربعة) | إنكولوي 825 (رطل لكل بوصة مربعة) | الحد الأدنى لنصف قطر الانحناء (بوصة) |
| 0.125 (1/8) | 0.022 | 23882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
تعتمد الحسابات على الحد الأدنى من قوة الخضوع البالغة 120.000 رطل لكل بوصة مربعة.جميع أنابيب TEC ملحومة ومرسومة بشكل كبير، ويمكن طباعتها بشكل مخصص مع مجموعة متنوعة من البيانات بما في ذلك رقم الجزء والرقم التسلسلي والطول المتسلسل ورقم طلب الشراء.عند القيام بالثني، يجب أن يكون نصف قطر الانحناء كبيرًا قدر الإمكان.وفي الوقت نفسه، يجب استخدام أداة ثني الأنابيب للتأكد من أن نصف قطر الانحناء موحد.
| نمط المجلس التنفيذي | تك 100 | تك 150 | تك 175 | تك 200 | تك 250 |
| نطاق درجة حرارة | -10 إلى 100 درجة مئوية | -10 إلى 150 درجة مئوية | -100 إلى 175 درجة مئوية | -100 إلى 200 درجة مئوية | -100 إلى 250 درجة مئوية |
| حشو | ص | ص | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
| عازلة | ص | محطة إثراء الوقود | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
يتم سرد بيانات الحد الأقصى لمقاومة الموصل الكهربائي عند 20 درجة مئوية (68 درجة فهرنهايت) لكابلات AWG المحددة في الجدول أدناه.
| موصل OD (AWG) | موصل OD (بوصة) | النحاس العاري الصلب (أوم / كفت) | 7 فروع النحاس العارية (أوم / م) | أوم / كفت | أوم / م |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 |
في صناعة النفط والغاز، يعد قياس الضغط ودرجة الحرارة في الحفرة السفلية أمرًا بالغ الأهمية.وباستخدام أجهزة الاستشعار المتقدمة، يمكن مراقبة الآبار بعمق لضمان النتائج المرجوة.
من خلال قياس درجة الحرارة، يساعد على فهم التفاعل بين السطح وتحت السطح بشكل أفضل.علاوة على ذلك، فإن اكتشاف الضغط في الحفرة السفلية يوفر المعلومات اللازمة لمنع مخاطر الحفر في الهياكل تحت السطحية غير المتوقعة.
لذلك، مع حفر المزيد من آبار النفط ومع استمرار المزيد من الاستكشاف، تتزايد أهمية أخذ قياسات دقيقة لدرجة الحرارة والضغط أثناء عملية الحفر.

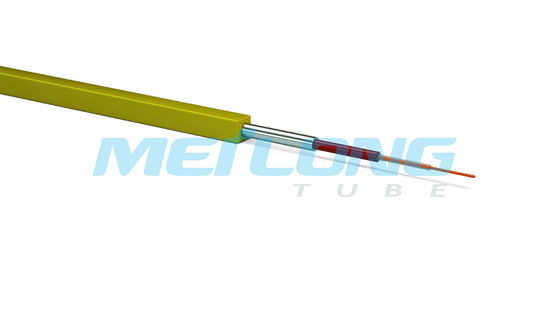

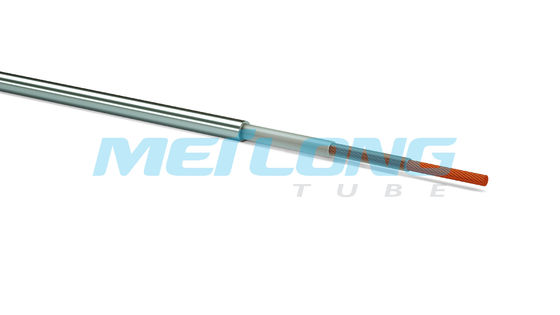

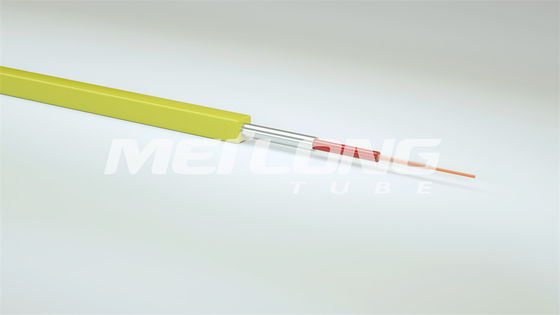

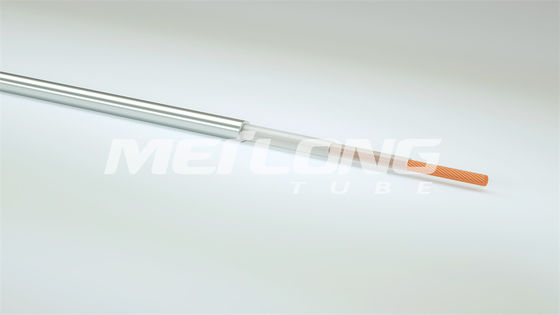

مرحبًا بك في Meilong Tube لتخصيص الكابل المغلف بأنابيب الفولاذ المقاوم للصدأ الخاص بك.إن كابل الأنابيب المغلف الخاص بنا مصنوع من موصل مغلف للأنابيب 316L، وهو رائع لدرجة حرارة العزل من -10 درجة مئوية إلى 250 درجة مئوية.ومواد الأنابيب مصنوعة من 316L وIncoloy 825، بحجم الأنابيب 1/4 بوصة × 0.035 بوصة، 3/8 بوصة × 0.049 بوصة.حالة الأنابيب تعمل على البارد، والمواد العازلة يمكن أن تكون PP، FEP، وPFA.جميع منتجاتنا معتمدة من قبل ISO9001.
الحد الأدنى لكمية الطلب لكابل الأنابيب المغلف الخاص بنا هو ملفان.ويمكننا أن نعد بالتسليم السريع خلال 7 أيام.نحن نقبل شروط الدفع مثل T/T وL/C.قدرتنا على التوريد الشهرية هي 150 طن متري.العبوة هي حالة خشبية.
الدعم الفني والخدمة للكابلات المغلفة للأنابيب:
