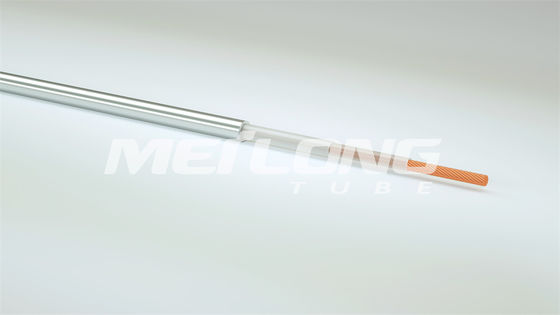

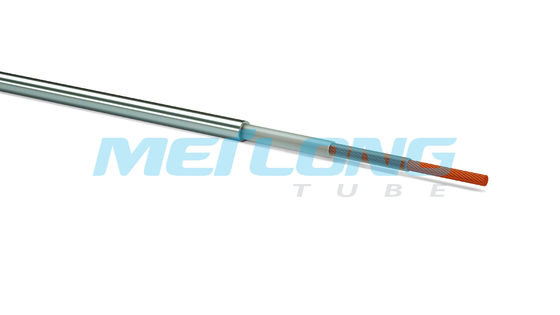

تفاصيل المنتج:
|
| مواد الأنابيب: | 316L ، إنكولوي 825 | حشو: | PP ، FEP ، PFA |
|---|---|---|---|
| درجة حرارة العزل: | -10 درجة مئوية إلى 250 درجة مئوية | حجم الأنبوب: | 1/4 بوصة × 0.035 بوصة ، 3/8 بوصة × 0.049 بوصة |
| مادة العزل: | PP ، FEP ، PFA | حالة الأنابيب: | عملت الباردة |
| موصل: | أسلاك نحاسية ، أسلاك نحاسية مطلية بالقصدير ، أسلاك مجدولة ، ألياف بصرية | مادة سترة: | PVDF ، FEP ، نايلون 11 |
| إبراز: | كابل مغلف من سبائك النيكل,كابل مغلف 825 أنبوب,موصل مغلف للأنابيب Incoloy 825 |
||
يمكن أن تشتمل العبوات المسطحة على مكونات مصنوعة من النحاس، بالإضافة إلى التحكم الهيدروليكي وخطوط الحقن الكيميائي.علاوة على ذلك، يمكن أن تحتوي المكونات والأنابيب الفردية على ألوان ومطبوعات مخصصة مطبقة عليها لتسهيل عملية التثبيت.
يستخدم إنتاج Meilong Tube TEC نموذج التكامل الرأسي، الذي يضمن التسليم السريع، ومراقبة الجودة الصارمة، وتعدد الاستخدامات لتخصيص التكوينات وفقًا للاحتياجات المحددة.على سبيل المثال، يعتمد اختيار TEC على ظروف البئر مثل الضغط ودرجة الحرارة وتآكل مائع البئر.يتكون الأنبوب من سبيكة مطابقة خصيصًا وملحومة طوليًا، ويتم اختبار التيار الدوامي وسحبه إلى الحجم النهائي، مع توفر بيانات اختبار كاملة لكل أنبوب.

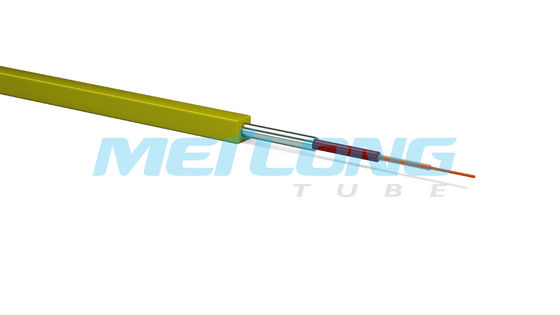

تم تصميم تكوينات TEC بأطوال مخصصة خالية من الوصلات ومجموعة لا نهائية تقريبًا من المكونات.علاوة على ذلك، تتوفر أحجام التغليف القياسية (11 مم × 11 مم مربع) لتلبية معظم متطلبات قاع البئر.وبصرف النظر عن ذلك، يمكن إنشاء كابل مركب يجمع بين المكونات الكهربائية والضوئية لتلبية احتياجات أكثر تحديدًا.
يمكن أن تلعب مواد التغليف والعزل والحشو دورًا في ضمان صمود الهيكل لظروف بيئية وتشغيلية معينة.اعتمادًا على الاحتياجات المحددة، يتم توفير عناصر مثل إيثيلين كلورو ثلاثي فلورو إيثيلين (ECTFE)، وإيثيلين رباعي فلورو إيثيلين (ETFE)، وإيثيلين بروبيلين مفلور (FEP)، والبولي إيثيلين عالي الكثافة (HDPE)، والبيرفلوروألكوكسي (PFA)، والبولي أميد (PA)، والبولي بروبيلين (PP)، يمكن دمج فلوريد البولي فينيلدين (PVDF) والبولي أوليفين الحراري (TPO/PP) في التصميم.
يلخص الجدول أدناه الأسماء التجارية والحد الأدنى لدرجات حرارة التثبيت لكل نوع من مواد التغليف:
| اختصار | اسم عام | اسم تجاري | الحد الأدنى لدرجة حرارة التثبيت لمواد التغليف |
|---|---|---|---|
| إكتف | الإيثيلين كلوروثلاثي فلورو إيثيلين | هالار® | -60 درجة مئوية |
| اي تي في اي | الإيثيلين رباعي فلورو إيثيلين | تفزيل® | -60 درجة مئوية |
| محطة إثراء الوقود | الإيثيلين البروبيلين المفلور | تفلون® فيب | -100 درجة مئوية |
| البولي ايثيلين عالي الكثافة | بولي ايثيلين عالي الكثافة | -40 درجة مئوية | |
| PFA | بيرفلورو ألكوكسي | تفلون® منهاج العمل | -100 درجة مئوية |
| السلطة الفلسطينية | مادة البولي أميد | نايلون | -40 درجة مئوية |
| ص | البولي بروبلين | -10 درجة مئوية | |
| PVDF | البولي فينيل الفلورايد | كينار® | -20 درجة مئوية |
| TPO-PP | البولي أوليفين الحراري | سانتوبرين® | -20 درجة مئوية |
يمكن للمزيج الصحيح من مواد التغليف والعزل والحشو أن يحدث فرقًا بين النجاح والفشل في التطبيق.من الضروري اختيار المواد المناسبة للمهمة، مع الأخذ بعين الاعتبار قدراتها وقيودها المحددة.
يسرد الجدول أدناه الخصائص الميكانيكية للسبائك TEC المصنوعة على البارد مع الفولاذ المقاوم للصدأ 316L وIncoloy 825.
| القطر (بوصة) | سمك الجدار (بوصة) | غير القابل للصدأ 316 لتر (رطل لكل بوصة مربعة) | إنكولوي 825 (رطل لكل بوصة مربعة) | الحد الأدنى لنصف قطر الانحناء (بوصة) |
|---|---|---|---|---|
| 0.125 (1/8) | 0.022 | 23882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
تعتمد هذه الحسابات على الحد الأدنى من قوة الخضوع البالغة 120.000 رطل لكل بوصة مربعة.
جميع أنابيب TEC ملحومة ومرسومة بشكل كبير.يمكن طباعتها بشكل مخصص مع مجموعة متنوعة من البيانات، مثل رقم الجزء والرقم التسلسلي والطول المتسلسل ورقم طلب الشراء.
ملحوظة: نصف قطر الانحناء المشار إليه يكون في حالة ثابتة بعد التدريب النهائي عند الإنهاء.يجب إجراء جميع عمليات الثني باستخدام أداة ثني الأنابيب للتأكد من أن نصف قطر الانحناء موحد.عند النشر داخل البئر أو خارجه، يجب أن يكون الحد الأدنى لنصف قطر الانحناء كبيرًا قدر الإمكان.
يوضح الجدول أدناه أنماط TEC المختلفة ونطاقات درجات الحرارة الخاصة بها والحشوات والعوازل الخاصة بها.
| نمط المجلس التنفيذي | نطاق درجة حرارة | حشو | عازلة |
|---|---|---|---|
| تك 100 | -10 إلى 100 درجة مئوية | ص | ص |
| تك 150 | -10 إلى 150 درجة مئوية | ص | محطة إثراء الوقود |
| تك 175 | -100 إلى 175 درجة مئوية | محطة إثراء الوقود | محطة إثراء الوقود |
| تك 200 | -100 إلى 200 درجة مئوية | محطة إثراء الوقود | محطة إثراء الوقود |
| تك 250 | -100 إلى 250 درجة مئوية | PFA | PFA |
وأخيرًا، يسرد الجدول التالي الحد الأقصى لمقاومة الموصل الكهربائي عند 20 درجة مئوية (68 درجة فهرنهايت) لمختلف الموصلات الكهربائية ذات مقياس الأسلاك الأمريكية (AWG).
| موصل OD (AWG) | موصل OD (بوصة) | النحاس العاري الصلب (أوم / كفت) | 7 فروع النحاس العارية (أوم / م) |
|---|---|---|---|
| 18 | 0.0403 | 6.52 | 21.4 |
| 17 | 0.0453 | 5.15 | 16.9 |
| 16 | 0.0508 | 4.10 | 13.5 |
| 15 | 0.0571 | 3.24 | 10.6 |
| 14 | 0.0641 | 2.57 | 8.45 |
| 13 | 0.0720 | 2.04 | 6.69 |
| 12 | 0.0808 | 1.62 | 5.31 |
| 11 | 0.0907 | 1.29 | 4.22 |
| 10 | 0.102 | 1.019 | 3.34 |
| 9 | 0.114 | 0.808 | 2.65 |
| 8 | 0.128 | 0.641 | 2.10 |
في صناعة النفط والغاز، يعد قياس الضغط ودرجة الحرارة في البئر السفلية مهمة معقدة ولا غنى عنها وحاسمة.وتعد دقتها أمرًا ضروريًا لضمان سلامة الأفراد والمعدات، فضلاً عن تحقيق أقصى قدر من الفوائد الاقتصادية والبيئية للمشروع.
ولذلك، فإن القياس الدقيق للضغط ودرجة الحرارة له أهمية كبيرة.ويجري تطوير حلول مبتكرة وتقنيات متقدمة لتلبية المتطلبات الصعبة للصناعة من خلال توفير قياسات موثوقة ودقيقة للضغط ودرجة الحرارة.
ومن خلال استخدام هذه التقنيات لجمع بيانات دقيقة عن الضغط ودرجة الحرارة في عمليات قاع البئر، يمكن لشركات النفط والغاز مراقبة الامتثال للسلامة ومراقبة المشكلات المحتملة وتحسين الكفاءة التشغيلية وحماية البيئة.
الدعم الفني والخدمة للكابلات المغلفة بالأنابيب
