تفاصيل المنتج:
|
| حجم الأنبوب: | 1/4 بوصة × 0.035 بوصة ، 3/8 بوصة × 0.049 بوصة | مواد الأنابيب: | 316L ، إنكولوي 825 |
|---|---|---|---|
| مادة العزل: | PP ، FEP ، PFA | درجة حرارة العزل: | -10 درجة مئوية إلى 250 درجة مئوية |
| حالة الأنابيب: | عملت الباردة | مادة سترة: | PVDF ، FEP ، نايلون 11 |
| حشو: | PP ، FEP ، PFA | موصل: | أسلاك نحاسية ، أسلاك نحاسية مطلية بالقصدير ، أسلاك مجدولة ، ألياف بصرية |
| إبراز: | كابل مغلف بأنابيب سبائك النيكل,كابل مغلف بالأنابيب 316L,موصل مغلف للأنابيب العازلة PP |
||

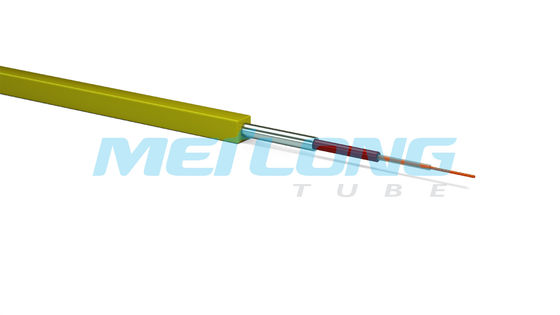

توفر العبوات المسطحة من Meilong Tube TEC للعملاء مجموعة واسعة من التكوينات اعتمادًا على ظروف قاع البئر.تشتمل منتجاتنا على مكونات نحاسية وتحكم هيدروليكي وخطوط حقن كيميائية يمكن ترميزها بالألوان وطباعتها لتسهيل التركيب.ونظرًا لأن عملية الإنتاج متكاملة رأسيًا، فإن TEC يمكنها توفير تسليم سريع ومراقبة صارمة للجودة.
يتم تصنيع الأنابيب من سبيكة مصممة خصيصًا لتطبيق معين ويتم لحامها معًا طوليًا.يتم بعد ذلك اختبارها وقياس حجمها وإرفاقها بورقة بيانات لكل أنبوب.إن مجموعة المكونات في منتجاتنا لا حصر لها تقريبًا، ويمكن أيضًا تصنيعها بأطوال مخصصة خالية من الوصلات.علاوة على ذلك، تتوفر أحجام التغليف القياسية (11 مم × 11 مم مربع) لتلبية احتياجات قاع البئر المختلفة.
يمكننا أيضًا توفير الكابلات المركبة باستخدام مجموعات مختلفة من المكونات الكهربائية والضوئية لتناسب تطبيقات معينة.
تحتوي مواد التغليف والعزل والحشو على مجموعة واسعة من المواد ذات الأسماء العامة والأسماء التجارية المتنوعة.يوضح الجدول أدناه الاختصار والاسم العام والاسم التجاري، بالإضافة إلى درجة الحرارة المحددة التي يجب تركيب هذه المواد المختلفة فيها.
| اختصار | اسم عام | اسم تجاري | الحد الأدنى لدرجة حرارة التثبيت لمواد التغليف |
| إكتف | الإيثيلين كلوروثلاثي فلورو إيثيلين | هالار® | -60 درجة مئوية |
| اي تي في اي | الإيثيلين رباعي فلورو إيثيلين | تفزيل ® | -60 درجة مئوية |
| محطة إثراء الوقود | الإيثيلين البروبيلين المفلور | تفلون® فيب | -100 درجة مئوية |
| البولي ايثيلين عالي الكثافة | بولي ايثيلين عالي الكثافة | -40 درجة مئوية | |
| PFA | بيرفلورو ألكوكسي | تفلون® منهاج العمل | -100 درجة مئوية |
| السلطة الفلسطينية | مادة البولي أميد | نايلون | -40 درجة مئوية |
| ص | البولي بروبلين | -10 درجة مئوية | |
| PVDF | البولي فينيل الفلورايد | كينار® | -20 درجة مئوية |
| TPO-PP | البولي أوليفين الحراري | سانتوبرين® | -20 درجة مئوية |
تتميز مواد التغليف والعزل والحشو بخصائص متنوعة مناسبة لأنواع مختلفة من المهام.يعتمد الأمر على درجة الحرارة والبيئة المتاحة لتحديد أي من هذه المواد يجب استخدامه.
الخصائص الميكانيكية للسبائك TEC، المعالجة على البارد:
| قطر الدائرة | سمك الحائط | غير القابل للصدأ 316L | الحد الأدنى من الانهيار | 825 | الحد الأدنى من الانهيار | الحد الأدنى لنصف قطر الانحناء* |
|---|---|---|---|---|---|---|
| بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | بوصة | ||
| 0.125 (1/8) | 0.022 | 23882 | 25,209 | 0.75 | ||
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 | ||
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 | ||
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 | ||
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 | ||
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
تعتمد الحسابات على الحد الأدنى من قوة الخضوع البالغة 120.000 رطل لكل بوصة مربعة.جميع أنابيب TEC ملحومة ومرسومة بشكل كبير.يمكن طباعة الأنابيب بشكل مخصص مع مجموعة متنوعة من البيانات بما في ذلك رقم الجزء والرقم التسلسلي والطول المتسلسل ورقم طلب الشراء.
* نصف قطر الانحناء المشار إليه يكون في حالة ثابتة بعد التدريب النهائي عند الإنهاء.يجب إجراء جميع عمليات الثني باستخدام أداة ثني الأنابيب للتأكد من أن نصف قطر الانحناء موحد.أثناء النشر داخل البئر أو خارجه، يجب أن يكون الحد الأدنى لنصف قطر الانحناء كبيرًا قدر الإمكان.
المكونات الكهربائية
| نمط المجلس التنفيذي | تك 100 | تك 150 | تك 175 | تك 200 | تك 250 |
|---|---|---|---|---|---|
| نطاق درجة حرارة | -10 إلى 100 درجة مئوية | -10 إلى 150 درجة مئوية | -100 إلى 175 درجة مئوية | -100 إلى 200 درجة مئوية | -100 إلى 250 درجة مئوية |
| حشو | ص | ص | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
| عازلة | ص | محطة إثراء الوقود | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
الحد الأقصى لمقاومة الموصل الكهربائي عند 20 درجة مئوية (68 درجة فهرنهايت)
| موصل التطوير التنظيمي | النحاس العاري الصلب | 7 فروع النحاس العارية | ||||
|---|---|---|---|---|---|---|
| AWG | بوصة | مم | أوم / كفت | أوم / م | أوم / كفت | أوم / م |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
| 7 | 0.144 | 3.66 | 0.511 | 1.67 | 0.522 | 1.71 |
| 6 | 0.162 | 4.11 | 0.404 | 1.32 | 0.419 | 1.35 |
| 5 | 0.180 | 4.57 | 0.321 | 1.05 | 0.334 | 1.08 |
| 4 | 0.203 | 5.16 | 0.255 | 0.83 | 0.260 | 0.86 |
| 3 | 0.226 | 5.74 | 0.202 | 0.66 | 0.203 | 0.67 |
في صناعة النفط والغاز، يعد القياس الدقيق للضغط ودرجة الحرارة أمرًا ضروريًا لتحقيق الكفاءة المثلى.
يعد قياس التغيرات في الضغط ودرجة الحرارة في أعماق الحفرة أمرًا صعبًا بشكل خاص، ويتطلب أحدث التقنيات.
تتوفر اليوم أدوات مختلفة لقياس مثل هذه المعلمات، ويجب أن تكون دقيقة للحصول على النتائج الأكثر كفاءة.
اسم العلامة التجارية: أنبوب ميلونج
رقم الموديل: 1/4 بوصة OD × 0.049 بوصة بالوزن
مكان المنشأ: الصين
الشهادة: ISO9001
الحد الأدنى لكمية الطلب: 2 لفائف
تفاصيل التغليف: حالة خشبية
وقت التسليم: في 7 أيام
شروط الدفع: T / T ، L / C.
القدرة على العرض: 150 طن متري شهريا
المواد العازلة: PP، FEP، PFA
حشو: PP، FEP، PFA
حالة الأنابيب: تعمل على البارد
درجة حرارة العزل: -10 درجة مئوية إلى 250 درجة مئوية
مادة الأنابيب: 316L، إنكولوي 825

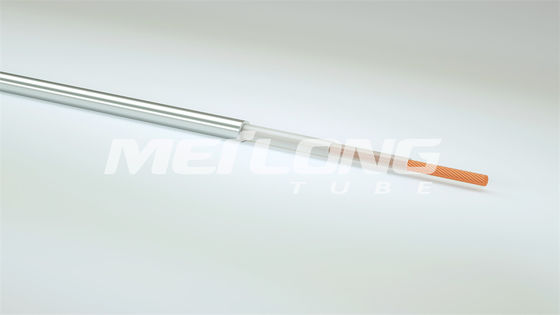

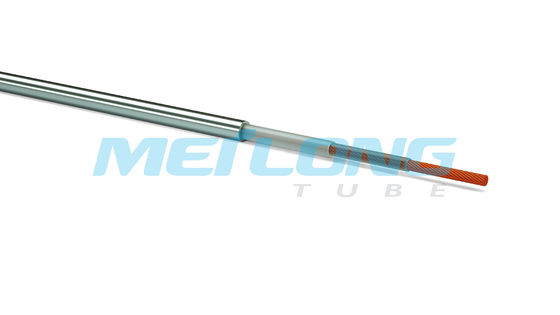

توفر لك الخدمة المخصصة للكابلات المغلفة للأنابيب من Meilong Tube الحل الأمثل لاحتياجاتك الخاصة.يمكننا أن نقدم لك موصل مغلف بأنابيب من الفولاذ المقاوم للصدأ، موصل مغلف بأنابيب Incoloy 825، موصل مغلف بأنابيب 316L وموصل مغلف بأنابيب PP.حالة الأنابيب باردة، ويمكن أن تصل درجة حرارة العزل من -10 درجة مئوية إلى 250 درجة مئوية.يمكن أن تكون مواد الأنابيب 316L وIncoloy 825. ويمكن أن تكون المواد العازلة ومواد التعبئة PP وFEP وPFA.
