تفاصيل المنتج:
|
| مادة سترة: | PVDF ، FEP ، نايلون 11 | مادة العزل: | PP ، FEP ، PFA |
|---|---|---|---|
| موصل: | أسلاك نحاسية ، أسلاك نحاسية مطلية بالقصدير ، أسلاك مجدولة ، ألياف بصرية | مواد الأنابيب: | 316L ، إنكولوي 825 |
| حجم الأنبوب: | 1/4 بوصة × 0.035 بوصة ، 3/8 بوصة × 0.049 بوصة | حالة الأنابيب: | عملت الباردة |
| درجة حرارة العزل: | -10 درجة مئوية إلى 250 درجة مئوية | حشو: | PP ، FEP ، PFA |
| إبراز: | كابل مغلف بأنابيب 316L,كابل مغلف ناقص 10 درجة,موصل مغلف بأنابيب نايلون 11 |
||
هناك عدد من المواد المستخدمة لضمان تغليف المكونات وعزلها وحمايتها.وفيما يلي بيان بالاختصارات والأسماء العامة والتجارية لبعض هذه المواد، وكذلك الحد الأدنى لدرجة حرارة تركيب مواد التغليف الخاصة بها:
ECTFE - إيثيلين كلوروتري فلورو إيثيلين (Halar®): -60 درجة مئوية
ETFE - إيثيلين رباعي فلورو إيثيلين (Tefzel®): -60 درجة مئوية
FEP - بروبيلين الإيثيلين المفلور (Teflon® FEP): -100 درجة مئوية
HDPE - البولي إيثيلين عالي الكثافة: -40 درجة مئوية
PFA - البيرفلوروألكوكسي (Teflon® PFA): -100 درجة مئوية
PA - مادة البولي أميد (نايلون): -40 درجة مئوية
PP - بولي بروبيلين: -10 درجة مئوية
PVDF - فلوريد البولي فينيلدين (Kynar®): -20 درجة مئوية
TPO-PP - بولي أوليفين لدن بالحرارة (Santoprene®): -20 درجة مئوية
يوضح الجدول أدناه الخصائص الميكانيكية للسبائك TEC عند العمل على البارد:
| قطر الدائرة | سمك الحائط | غير القابل للصدأ 316 لتر (رطل لكل بوصة مربعة) | إنكولوي 825 (رطل لكل بوصة مربعة) | الحد الأدنى لنصف قطر الانحناء * (بوصة) |
|---|---|---|---|---|
| 0.125 (1/8) | 0.022 | 23882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
تعتمد هذه الحسابات على الحد الأدنى من قوة الخضوع البالغة 120.000 رطل لكل بوصة مربعة.جميع أنابيب TEC ملحومة ومرسومة بشكل كبير ويمكن طباعتها بشكل مخصص مع مجموعة متنوعة من البيانات بما في ذلك رقم الجزء والرقم التسلسلي والطول المتسلسل ورقم طلب الشراء.
يكون نصف قطر الانحناء المشار إليه في حالة ثابتة بعد التدريب النهائي عند الإنهاء.يجب إجراء جميع عمليات الثني باستخدام أداة ثني الأنابيب للتأكد من أن نصف قطر الانحناء موحد.عند نشر الأنابيب داخل أو خارج البئر، يجب أن يكون الحد الأدنى لنصف قطر الانحناء كبيرًا قدر الإمكان.
يوضح الجدول أدناه المكونات الكهربائية لأنماط TEC:
| نمط المجلس التنفيذي | تك 100 | تك 150 | تك 175 | تك 200 | تك 250 |
|---|---|---|---|---|---|
| نطاق درجة حرارة | -10 إلى 100 درجة مئوية | -10 إلى 150 درجة مئوية | -100 إلى 175 درجة مئوية | -100 إلى 200 درجة مئوية | -100 إلى 250 درجة مئوية |
| حشو | ص | ص | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
| عازلة | ص | محطة إثراء الوقود | محطة إثراء الوقود | محطة إثراء الوقود | PFA |
يوضح الجدول أدناه الحد الأقصى لمقاومة الموصل الكهربائي عند 20 درجة مئوية (68 درجة فهرنهايت) لكل من النحاس العاري الصلب و7 خيوط من النحاس العاري:
| موصل OD AWG | بوصة | مم | النحاس العاري الصلب (أوم/كفت) | النحاس العاري الصلب (أوم / م) | 7 خيوط من النحاس العاري (أوم/كفت) | 7 فروع النحاس العاري (أوم / م) |
|---|---|---|---|---|---|---|
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
| 7 | 0.144 | 3.66 | 0.512 | 1.68 | 0.522 | 1.72 |
| 6 | 0.162 | 4.12 | 0.409 | 1.34 | 0.416 | 1.37 |
تواجه صناعة النفط والغاز العديد من التحديات المحددة عندما يتعلق الأمر بمراقبة الضغط ودرجة الحرارة أسفل البئر.قد يكون إجراء القياسات في مثل هذه البيئة القاسية والعدائية أمرًا صعبًا، نظرًا لأن الظروف المختلفة، مثل درجات الحرارة المرتفعة والضغط والغازات المسببة للتآكل والتيارات السائلة، يمكن أن تتداخل مع أداء أي أداة يتم نشرها.
يمكن أن تؤثر هذه الظروف على دقة النتائج من أي جهاز استشعار لدرجة الحرارة أو الضغط.لقد تم تطوير العديد من التقنيات القوية لتمكين التشغيل الناجح لتطبيقات الاستشعار في صناعة النفط والغاز، حيث تكون الظروف القاسية والبيئات المعادية شائعة.
اسم العلامة التجارية: أنبوب ميلونج
رقم الموديل: 1/4 بوصة OD × 0.049 بوصة بالوزن
مكان المنشأ: الصين
الشهادة: ISO9001
الحد الأدنى لكمية الطلب: 2 لفائف
تفاصيل التغليف: حالة خشبية
وقت التسليم: في 7 أيام
شروط الدفع: T / T ، L / C.
القدرة على العرض: 150 طن متري شهريا
المواد العازلة: PP، FEP، PFA
درجة حرارة العزل: -10 درجة مئوية إلى 250 درجة مئوية
مادة السترة: PVDF، FEP، نايلون 11
الموصل: الأسلاك النحاسية، الأسلاك النحاسية المطلية بالقصدير، الأسلاك المجدولة، الألياف الضوئية
حالة الأنابيب: تعمل على البارد

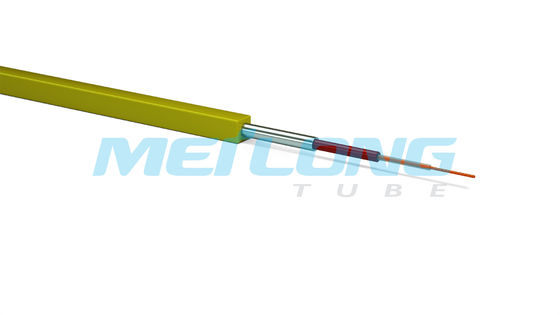

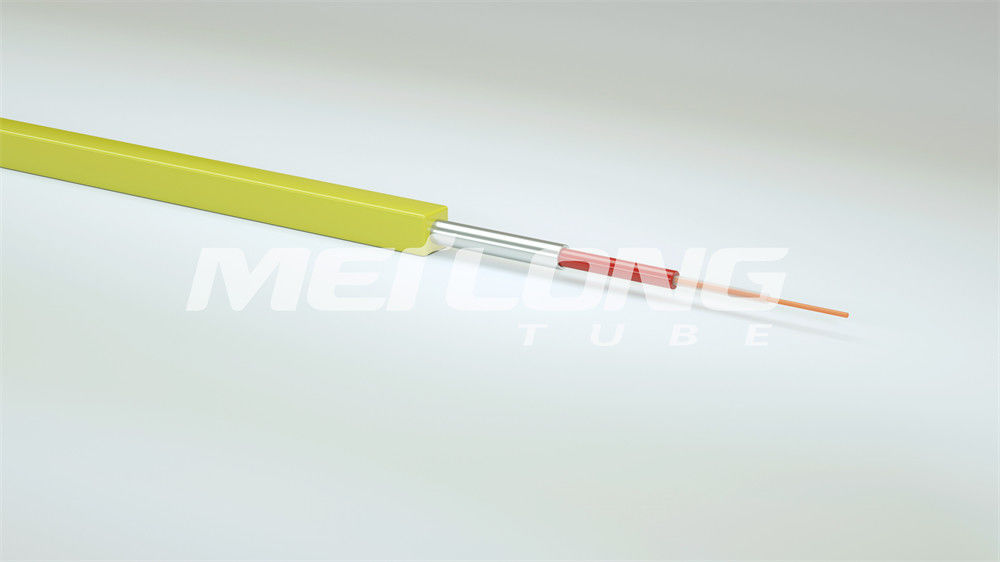

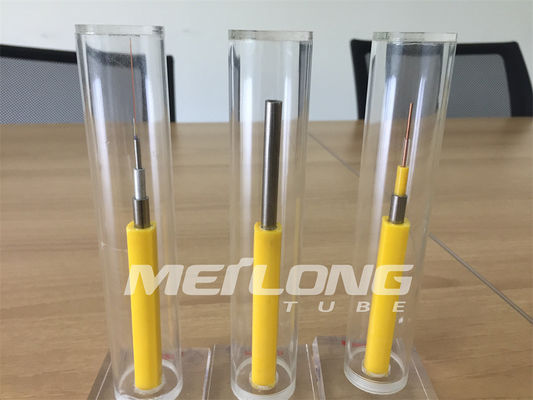

الميزات: يتميز كابل Meilong Tube 316L Tubing Encapsulated بموصل مغلف بالأنابيب عالي الجودة وكابل موصل مغلف بالأنابيب، والذي يتميز بخصائص كهربائية ممتازة، ومقاومة للتآكل، ومقاومة لدرجة الحرارة.يعد كابل الأنابيب المغلف هذا مثاليًا لمختلف التطبيقات.
