تفاصيل المنتج:
|
| سبيكة: | إنكونيل 625 ، UNS N06625 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | الحقن الكيميائي أسفل الحفرة في الآبار الحرارية الجوفية |
| معيار: | ASTM B704 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | ISO15156 أنابيب سبائك النيكل,أنابيب سبائك النيكل صلب,الأنابيب الشعرية الفولاذ المقاوم للصدأ ASTM B704 |
||
1/4 '' OD x 0.049 '' WT أنابيب الطاقة الحرارية الأرضية الأنابيب الشعرية لخط الحقن الكيميائي
تقوم شركة Meilong Tube بتصنيع أنابيب ملفوفة غير ملحومة ومعاد رسمها وملحومة ومعاد رسمها خصيصًا، وهي مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي المقاوم للتآكل، والفولاذ المزدوج، والفولاذ المقاوم للصدأ فائق الازدواج، ودرجات سبائك النيكل.يتم استخدام الأنابيب كخطوط تحكم هيدروليكية وخطوط حقن كيميائية تخدم بشكل خاص صناعة النفط والغاز والطاقة الحرارية الأرضية.
تطبيقات خط حقن الأنابيب الحرارية الأرضية
إن غمر الماء الساخن هو أسلوب استرداد حراري يتم فيه حقن الماء الساخن في الخزان لزيادة إنتاج النفط الخام الثقيل إلى المتوسط.تعمل الحرارة الناتجة عن الماء الساخن على تقليل لزوجة وكثافة النفط الخام مما يسمح له بالتدفق بسهولة إلى بئر الإنتاج.تعمل هذه العملية، المعروفة أيضًا باسم حقن الماء الساخن، على زيادة عامل استخلاص الزيت والحفاظ على معدل إنتاج البئر لفترة أطول.
لقد شهد صعود التنمية العالمية في القرن الماضي زيادة سريعة في الطلب على النفط.وقد اجتذبت الزيوت الثقيلة العالم أجمع بسبب احتياطياتها الوفيرة وتطورها المتزايد في العقود الماضية.تم تطبيق تقنيات مختلفة مثل الإنتاج البارد والحراري لاستعادة زيوت المكمن الثقيلة.تشمل طرق الإنتاج البارد الغمر الكيميائي (غمر البوليمر، غمر المواد الخافضة للتوتر السطحي، غمر الغاز وما إلى ذلك)، والاستنفاد الطبيعي وغمر المياه.يشمل الإنتاج الحراري حقن السائل الحراري في الخزان، مثل تحفيز البخار الدوري، وغمر البخار، وتصريف الجاذبية بمساعدة البخار أو توليد الحرارة في الخزان.يتم استخدام نفس التقنية والطريقة لحقن الماء الساخن في آبار الطاقة الحرارية الأرضية لتحقيق تبادل المواد.
الحجم النموذجي لخط الحقن الكيميائي لأنابيب الطاقة الحرارية الأرضية
القطر الخارجي لخطوط التحكم هو بشكل أساسي 3/8 بوصة (9.53 مم)، 1/2 بوصة (12.7 مم0).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)، 0.083 بوصة (2.11 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
أهمية خط الحقن الكيميائي
كل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل ملف أنابيب هيدروستاتيكي بحد أدنى 11600 رطل لكل بوصة مربعة.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
الاختبارات الأخرى هي اختبار التيار الدوامي، والمواد الكيميائية، والتسطيح، والحرق، والشد، والإنتاج، والاستطالة، والصلابة لجودة المواد.
دور خط الحقن الكيميائي
في صناعة النفط والغاز نقوم بحقن المواد الكيميائية بالترتيب
لحماية البنية التحتية
لتحسين العمليات
لضمان التدفق
ولتحسين الإنتاجية
سبائك لخطوط حقن الأنابيب الحرارية الأرضية
| أنابيب سبائك |
هيدروليكي يتحكم |
المواد الكيميائية حقنة |
تأليب الكلوريد / مقاومة التآكل للشقوق |
كبريتيد الهيدروجين / ثاني أكسيد الكربون مقاومة |
مقاومة تكسير التآكل الناتج عن إجهاد الكلوريد (SCC). | مواصفات UNS/ASTM |
|
غير القابل للصدأ 316L – 170 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | S31603 / A269 | |||
|
دوبلكس 2205 – 485 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32205 / A789 |
|
دوبلكس 2507 – 550 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32750 / A789 |
|
إنكولوي 825 - 240 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N08825 / B704 |
|
إنكونيل 625 - 414 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N06625 / B704 |
ميزات أنابيب خط الحقن
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

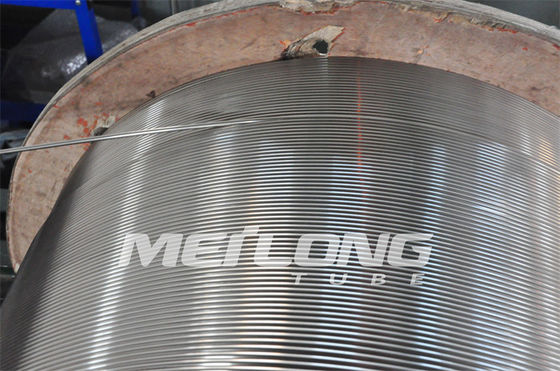

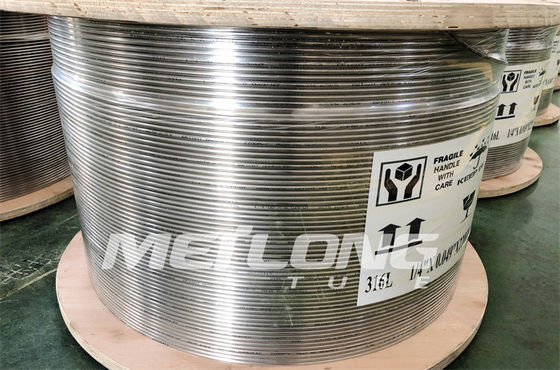

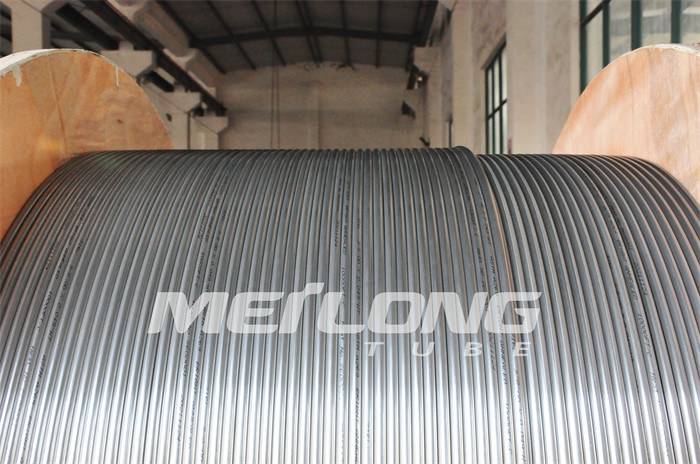

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
Inconel 625 لخط الحقن الكيميائي لأنابيب الطاقة الحرارية الأرضية
| نيكل | الكروم | حديد | الموليبدينوم | كولومبيوم + التنتالوم | كربون | المنغنيز | السيليكون | الفوسفور | الكبريت | الألومنيوم | التيتانيوم | كوبالت |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| دقيقة. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
Inconel 625 هي مادة ذات مقاومة ممتازة للتنقر والشقوق والتشققات الناتجة عن التآكل.مقاومة عالية لمجموعة واسعة من الأحماض العضوية والمعدنية.قوة جيدة في درجات الحرارة العالية.
خصائص إنكونيل 625
خصائص ميكانيكية ممتازة في درجات الحرارة المنخفضة للغاية والعالية للغاية.
مقاومة متميزة للتنقر، وتآكل الشقوق، والتآكل بين البلورات.
التحرر الكامل تقريبًا من التشقق الناتج عن التآكل الناتج عن الكلوريد.
مقاومة عالية للأكسدة عند درجات حرارة مرتفعة تصل إلى 1050 درجة مئوية.
المقاومة الجيدة للأحماض، مثل النيتريك والفوسفوريك والكبريتيك والهيدروكلوريك، وكذلك للقلويات تجعل من الممكن بناء أجزاء هيكلية رقيقة لنقل الحرارة العالية.
طلب
المكونات التي تتطلب التعرض لمياه البحر والضغوط الميكانيكية العالية.
إنتاج النفط والغاز حيث يوجد كبريتيد الهيدروجين والكبريت الأولي عند درجة حرارة تزيد عن 150 درجة مئوية.
المكونات المعرضة لغاز المداخن أو في محطات إزالة الكبريت من غاز المداخن.
مداخن مضيئة على منصات النفط البحرية.
معالجة المواد الهيدروكربونية من مشاريع استخلاص رمل القطران والصخر الزيتي.
وزن أنابيب الطاقة الحرارية الأرضية لخط الحقن لكل متر (كجم)
إنكونيل 625 (UNS N06625)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0465 | 0.0539 | - | - | - |
| 1/4 | 0.250 | 0.1065 | 0.1288 | 0.1686 | 0.2059 | 0.2372 |
| 3/8 | 0.375 | 0.1663 | 0.2037 | 0.2733 | 0.3449 | 0.4149 |
| 1/2 | 0.500 | 0.2262 | 0.2785 | 0.3782 | 0.4839 | 0.5924 |
| 5/8 | 0.625 | 0.2862 | 0.3535 | 0.481 | 0.6231 | 0.7699 |
| 3/4 | 0.750 | 0.3460 | 0.4283 | 0.5879 | 0.7621 | 0.9475 |
خصائص خط حقن الأنابيب الحرارية الأرضية
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| انكونيل 625 | N06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57892 | 22,002 | 21,750 |
| انكونيل 625 | N06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| انكونيل 625 | N06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14500 |
| انكونيل 625 | N06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| انكونيل 625 | N06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10182 | 9,425 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.049 | 11.546 | 35,143 | 13,605 | 13,050 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17202 | 18,125 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.083 | 20،648 | 62,839 | 20,901 | 23,200 |
| انكونيل 625 | N06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10588 | 9,425 |
| انكونيل 625 | N06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| انكونيل 625 | N06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| انكونيل 625 | N06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7،250 |
| انكونيل 625 | N06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| انكونيل 625 | N06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34176 | 14,643 | 13,050 |
| انكونيل 625 | N06625 | 3/4 | 0.750 | 0.049 | 5،518 | 16,806 | 7200 | 6,525 |
| انكونيل 625 | N06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8700 |
| انكونيل 625 | N06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الخضوع
تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
