تفاصيل المنتج:
|
| سبيكة: | سوبر دوبلكس 2507 ، UNS S32750 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A789 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | خط حقن المواد الكيميائية FEP,خط حقن المواد الكيميائية TP316L,خط التحكم الهيدروليكي ASTM A789 |
||

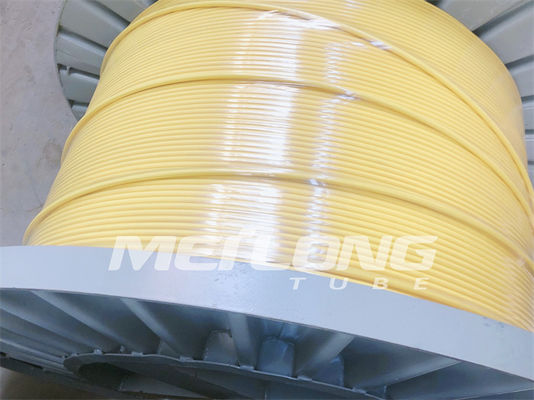

حزمة مسطحة لخط التحكم المغلف FEP مع أنبوب واحد للحقن الكيميائي في قاع البئر
يقدم Meilong Tube تغليف خطوط التحكم لتوفير مزيد من المتانة، فضلاً عن المقاومة الكيميائية والتآكل لتلبية المتطلبات المتخصصة لكل مشروع، ونحن نقدم أنواع تغليف مختلفة، مثل: HDPE (البولي إيثيلين عالي الكثافة)، Santoprene، PVC (البولي فينيل كلورايد) وهايلار وPVDF (فلوريد البولي فينيلدين).
خط التحكم الهيدروليكي الملحوم عبارة عن سدادة عائمة مسحوبة وفقًا لمواصفات ASTM ومتوفر بأي طول.تشمل أنواع المواد المستخدمة في خطوط التحكم الهيدروليكية الفولاذ المقاوم للصدأ TP316L الذي يناسب البيئات شديدة التآكل إلى المتوسطة، والفولاذ المقاوم للصدأ المزدوج 2205، والفولاذ المقاوم للصدأ سوبر دوبلكس 2507، وسبائك النيكل Incoloy 825، وInconel 625، وهي مناسبة للبيئات شديدة التآكل وضغوط العمل ودرجات الحرارة العالية. .يجب أن تكون سوائل نظام التحكم متوافقة مع البيئات ودرجات حرارة التشغيل لخط التحكم.
يتوفر أيضًا تغليف خط التحكم، عند الطلب، لتوفير مقاومة إضافية للسحق والتآكل أثناء التثبيت.يجب أن تكون مواد التغليف مطابقة للتوافق مع متطلبات سوائل الآبار ودرجة الحرارة.

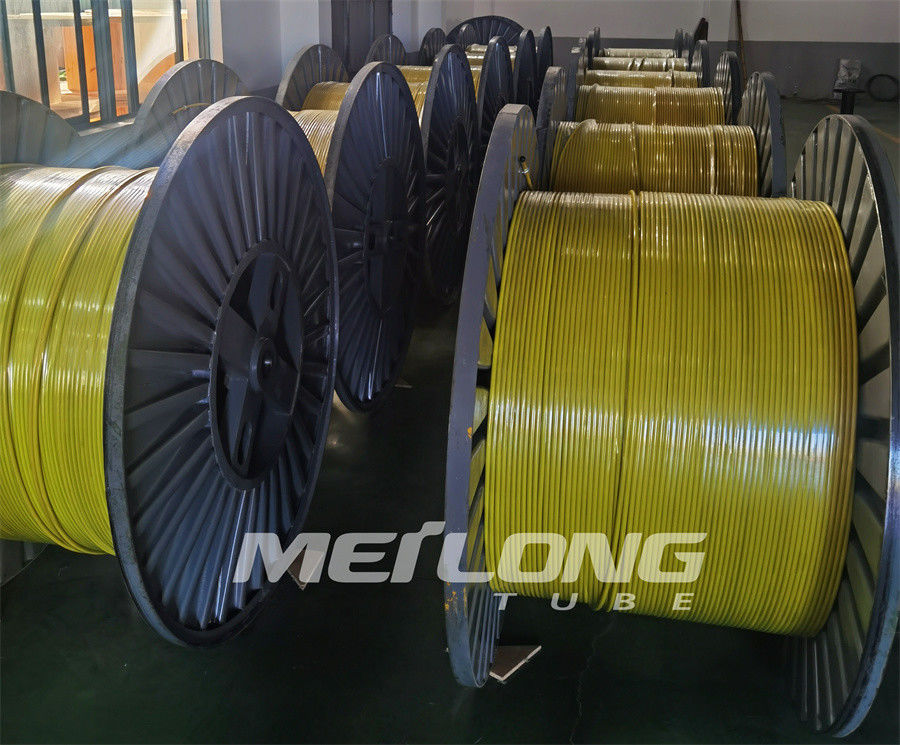

حزمة مسطحة لخط التحكم المغلف
التغليف عبارة عن مادة بلاستيكية يتم بثقها فوق أنبوب معدني.التغليف يمنع تلف الأنابيب المعدنية أثناء عملية التصنيع.يوفر التغليف أيضًا مقاومة إضافية للتآكل ويكون مطلوبًا إذا تم تركيب واقيات الكابلات لتعزيز قوة التثبيت على كل وصلة أنابيب إنتاج.
تتوفر التغليفات في مجموعة واسعة من التكوينات مع خيارات تغليف تمرير واحد وتغليف تمرير مزدوج لمزيد من الحماية.
تطبيق فلاتباك
يتم استخدام العبوات المسطحة بشكل شائع عندما يتم إنهاء عدة خطوط مختلفة بنفس العمق تقريبًا في البئر.
تشمل التطبيقات الشائعة أنظمة الآبار الذكية، وخطوط حقن المواد الكيميائية العميقة مع كابل قياس قاع البئر وخطوط صمام الأمان مع خطوط حقن المواد الكيميائية الضحلة.بالنسبة لبعض التطبيقات، يتم أيضًا تغليف قضبان الصدمات في العبوة المسطحة لتوفير مقاومة إضافية للسحق.
المعايير والموافقات
يتم تصنيع خطوط التحكم وفقًا لمعايير ASTM المعمول بها لكل مادة محددة.
يمكن توفير الأنابيب مغسولة ومملوءة ومصفاة وفقًا لمتطلبات العميل ووفقًا لمعايير NAS/SAE المناسبة.

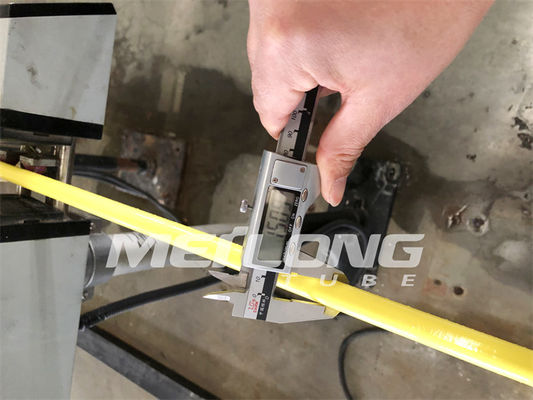

الجودة والاختبار
|
• المواد الكيميائية • التآكل • الأبعاد • الدوامة الحالية • الهيدروستاتيكي |
• الاستطالة • صلابة • توهج • تتسطح • حجم الحبوب |
• المعدنية • تحديد المواد الإيجابية (PMI) • خشونة السطح • الشد • أَثْمَر |
التصميم والبناء
- التغليف لسطر واحد
- ملفات تعريف التغليف لتناسب تطبيقات العملاء
- وضع علامة على الخط المخصص
- مجموعة كاملة من مواد التطبيق
مواد التغليف
| البولي بروبلين | -25 درجة مئوية إلى 150 درجة مئوية | مقاومة جيدة للمحلول الملحي |
| سانتوبرين | -30 درجة مئوية إلى 150 درجة مئوية | مقاومة جيدة للمحلول الملحي |
| نايلون 11 | -60 درجة مئوية إلى 135 درجة مئوية | مقاومة جيدة للهيدروكربونات، مقاومة جيدة للتآكل |
| PVDF | -30 درجة مئوية إلى 150 درجة مئوية | مقاومة جيدة للمحلول الملحي والهيدروكربونات، ومقاومة جيدة للتآكل |
| محطة إثراء الوقود | -110 درجة مئوية إلى 200 درجة مئوية | مقاومة جيدة للمحاليل الملحية والهيدروكربونات |
ميزات خط التحكم المغلف Flatpack
تعظيم حماية خط قاع البئر
زيادة مقاومة السحق أثناء التثبيت
حماية خط التحكم ضد التآكل والقرص
القضاء على فشل التآكل الإجهادي على المدى الطويل لخط التحكم
تحسين الملف الشخصي لقط
تغليف فردي أو متعدد لسهولة التشغيل وحماية إضافية
درجات السبائك المتوفرة لأنابيب خط التحكم داخل التغليف
| أنابيب سبائك |
هيدروليكي يتحكم |
المواد الكيميائية حقنة |
تأليب الكلوريد / مقاومة التآكل للشقوق |
كبريتيد الهيدروجين / ثاني أكسيد الكربون مقاومة |
مقاومة تكسير التآكل الناتج عن إجهاد الكلوريد (SCC). | مواصفات UNS/ASTM |
|
غير القابل للصدأ 316L – 170 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | S31603 / A269 | |||
|
دوبلكس 2205 – 485 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32205 / A789 |
|
دوبلكس 2507 – 550 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32750 / A789 |
|
إنكولوي 825 - 240 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N08825 / B704 |
|
إنكونيل 625 - 414 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N06625 / B704 |
التركيب الكيميائي للسوبر دوبلكس 2507
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم | نتروجين | نحاس |
| % | % | % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
دوبلكس 2507 عبارة عن فولاذ مقاوم للصدأ مزدوج للغاية مصمم للتطبيقات التي تتطلب قوة استثنائية ومقاومة للتآكل.تحتوي السبائك 2507 على 25% كروم، و4% موليبدينوم، و7% نيكل.يؤدي هذا المحتوى العالي من الموليبدينوم والكروم والنيتروجين إلى مقاومة ممتازة لتنقر الكلوريد وهجوم تآكل الشقوق، ويوفر الهيكل المزدوج 2507 مقاومة استثنائية للتشقق الناتج عن إجهاد الكلوريد.
يجب أن يقتصر استخدام دوبلكس 2507 على التطبيقات التي تقل عن 600 درجة فهرنهايت (316 درجة مئوية).يمكن أن يؤدي التعرض لدرجات الحرارة المرتفعة لفترة طويلة إلى تقليل المتانة ومقاومة التآكل للسبائك 2507.
يمتلك الدوبلكس 2507 خصائص ميكانيكية ممتازة.في كثير من الأحيان يمكن استخدام مقياس الضوء من مادة 2507 لتحقيق نفس قوة التصميم لسبائك النيكل الأكثر سمكًا.يمكن أن يؤدي التوفير الناتج في الوزن إلى تقليل التكلفة الإجمالية للتصنيع بشكل كبير.
مقاومة التآكل للسوبر دوبلكس 2507
2507 دوبلكس مقاوم للغاية للتآكل الموحد بواسطة الأحماض العضوية مثل حمض الفورميك وحمض الأسيتيك.كما أنه شديد المقاومة للأحماض غير العضوية، خاصة إذا كانت تحتوي على الكلوريدات.تتميز السبائك 2507 بمقاومة عالية للتآكل الحبيبي المرتبط بالكربيد.نظرًا للجزء الحديدي من البنية المزدوجة للسبائك، فهي مقاومة جدًا للتآكل الناتج عن الإجهاد في البيئات الدافئة التي تحتوي على الكلوريد.من خلال إضافات الكروم والموليبدينوم والنيتروجين يتم تحسين التآكل الموضعي مثل الحفر والشقوق.تتمتع السبائك 2507 بمقاومة موضعية ممتازة للتنقر.
ملفات تعريف تغليف Flatpack القياسية
| مستديرة، سطر واحد | غرض | الأبعاد القياسية |
 |
خط OD 1/8 بوصة | 0.250 بوصة (6.35 ملم) ضياء. |
| خط OD 1/4 بوصة | 0.433 بوصة (11.0 ملم) ضياء. | |
| خط OD 3/8 بوصة | 0.535 بوصة (13.6 ملم) ضياء. | |
| خط OD 1/2 بوصة | 0.660 بوصة (16.8 ملم) ضياء. |
| مربع، سطر واحد | غرض | الأبعاد القياسية |
|
خط OD 1/8 بوصة | 0.250 بوصة × 0.250 بوصة (6.35 مم × 6.35 مم) |
| خط OD 1/4 بوصة | 0.433 بوصة × 0.433 بوصة (11.0 مم × 11.0 مم) | |
| خط OD 3/8 بوصة | 0.535 بوصة × 0.535 بوصة (13.6 مم × 13.6 مم) | |
| خط OD 1/2 بوصة | 0.660 بوصة × 0.660 بوصة (16.8 مم × 16.8 مم) |
| مستطيل، 2 خط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.710 بوصة (18.0 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
| مستطيل، 3 خطوط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.990 بوصة (25.1 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
خصائص أنابيب خط التحكم الهيدروليكي في التغليف المسطح
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | وزن | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| سوبر دوبلكس 2507 | S32750 | 1/8 | 0.125 | 0.028 | 19,177 | 47,169 | 19,177 | 21,025 |
| سوبر دوبلكس 2507 | S32750 | 1/8 | 0.125 | 0.035 | 23,971 | 58,961 | 23,971 | 26,100 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.035 | 11,986 | 29,481 | 11,986 | 13,050 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.049 | 16،816 | 35,949 | 15,817 | 18,850 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.065 | 22,300 | 45,448 | 19,522 | 24,650 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.035 | 8,009 | 25,138 | 8372 | 8700 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.049 | 11,205 | 28,536 | 11,296 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.065 | 14,873 | 33,141 | 14,346 | 16675 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.083 | 18977 | 39,426 | 17,379 | 21,025 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.049 | 8408 | 25,532 | 8,753 | 9,425 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.065 | 11,150 | 28,470 | 11,259 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.083 | 14,237 | 32,275 | 13838 | 15,950 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.049 | 6,719 | 23,918 | 7137 | 7،250 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.065 | 8,898 | 26,056 | 9,243 | 10,150 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.083 | 11,386 | 35,306 | 11,459 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.049 | 5,593 | 22,921 | 6029 | 5800 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.065 | 7,427 | 24,587 | 7,827 | 7,975 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.083 | 9,480 | 26,647 | 9,770 | 10,150 |
يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الخضوع
تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
