تفاصيل المنتج:
|
| سبيكة: | الأوستنيتي غير القابل للصدأ 316L ، UNS S31603 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز قوة الشد والخضوع |
| ميزة: | أنابيب الضغط العالي | تطبيق: | حقن المواد الكيميائية أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A269 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| تسليط الضوء: | خط التحكم الهيدروليكي ISO15156,خط التحكم الهيدروليكي 3/8 '',0.065'' خط الحقن الكيميائي |
||
3/8 '' OD x 0.065 '' WT أنبوب مسحوب على البارد في خط التحكم الهيدروليكي في الملفات لآبار النفط والغاز
يوفر Meilong Tube مجموعة كاملة من منتجات خطوط التحكم الهيدروليكية لقطاع النفط والغاز، وهو أحد أهم الأسواق لدينا.سوف تجد أنابيب الخطوط الهيدروليكية عالية الأداء الخاصة بنا تُستخدم بنجاح في بعض الظروف الأكثر عدوانية تحت سطح البحر وأسفل البئر، وذلك بفضل سجلنا الحافل في تلبية متطلبات الجودة الصارمة لصناعات النفط والغاز والطاقة الحرارية الأرضية.
وقد أدى تحسين التكنولوجيا إلى توسيع نطاق الطرق التي يمكن من خلالها استغلال حقول النفط والغاز، وتتطلب المشاريع بشكل متزايد استخدام أطوال طويلة ومتواصلة من خطوط التحكم المصنوعة من الفولاذ المقاوم للصدأ.يتم استخدامها في مجموعة متنوعة من التطبيقات بما في ذلك أدوات التحكم الهيدروليكية، والأجهزة، والحقن الكيميائي، والسر، والتحكم في خط التدفق.يوفر Meilong Tube منتجات لجميع هذه التطبيقات، وأكثر من ذلك، مما يؤدي إلى خفض تكاليف التشغيل وتحسين طرق الاسترداد لعملائنا.
بفضل التقدم في تقنيات خطوط التحكم الأنبوبية، أصبح الآن من الأرخص والأسهل ربط الصمامات الموجودة في قاع البئر وأنظمة الحقن الكيميائي مع الآبار البعيدة والأقمار الصناعية، لكل من المنصات المركزية الثابتة والعائمة.نحن نقدم أنابيب ملفوفة لخطوط التحكم من الفولاذ المقاوم للصدأ وسبائك النيكل.
قدرات اختبار جودة خط التحكم الهيدروليكي
نحن نراقب جودة المنتج من خلال عملية فحص واختبار صارمة يجريها فريقنا من المحترفين المؤهلين تأهيلاً عاليًا.يشمل التدريب والخبرة المكثفة لأعضاء Meilong Tube ما يلي:
|
المواد الكيميائية تآكل الأبعاد الدوامة الحالية استطالة |
توهج تتسطح حجم الحبوب صلابة هيدروستاتيكي |
المعدنية تحديد المواد الإيجابية (PMI) خشونة السطح الشد أَثْمَر |
مميزات أنابيب خط التحكم الهيدروليكي
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
الحجم النموذجي لأنابيب خط التحكم الهيدروليكي
القطر الخارجي لخطوط التحكم هو بشكل أساسي 1/4 بوصة (6.35 ملم).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
| الحجم الإمبراطوري | الحجم المتري | ||
|
التطوير التنظيمي بوصة |
WT بوصة |
التطوير التنظيمي مم |
WT مم |
| 1/8 (0.125) | 0.028 | 3.18 | 0.71 |
| 0.035 | 3.18 | 0.89 | |
| 3/16 (0.188) | 0.028 | 4.76 | 0.71 |
| 0.035 | 4.76 | 0.89 | |
| 0.049 | 4.76 | 1.24 | |
| 1/4 (0.250) | 0.035 | 6.35 | 0.89 |
| 0.049 | 6.35 | 1.24 | |
| 0.065 | 6.35 | 1.65 | |
| 0.083 | 6.35 | 2.11 | |
| 3/8 (0.375) | 0.035 | 9.53 | 0.89 |
| 0.049 | 9.53 | 1.24 | |
| 0.065 | 9.53 | 1.65 | |
| 0.083 | 9.53 | 2.11 | |
| 1/2 (0.500) | 0.035 | 12.7 | 0.89 |
| 0.049 | 12.7 | 1.24 | |
| 0.065 | 12.7 | 1.65 | |
| 0.083 | 12.7 | 2.11 | |
التركيب الكيميائي للستانلس ستيل 316L
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم |
| % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
المعادلة القياسية
| درجة | رقم الأمم المتحدة | معيار اليورو | اليابانية | |
| لا | اسم | جيس | ||
| سبيكة | أستم / أسم | EN10216-5 | EN10216-5 | جيس G3463 |
| 316 لتر | S31603 | 1.4404، 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
تفاوت الأبعاد لخط التحكم الهيدروليكي 316L
| أستم A269 / أسم SA269، 316L، أونس S31603 | ||
| حجم التطوير التنظيمي | التسامح التطوير التنظيمي | التسامح بالوزن |
|
≥1/2 بوصة (.712.7 ملم) 1/2 بوصة <OD ≥1 بوصة (12.7 <OD ≥25.4 مم) |
±0.005 بوصة (±0.13 مم) ±0.005 بوصة (±0.13 مم) |
± 15٪ ± 10٪ |
معيار ميلونج
| حجم التطوير التنظيمي | التسامح التطوير التنظيمي | التسامح بالوزن |
|
≥1/2 بوصة (.712.7 ملم) 1/2 بوصة <OD ≥1 بوصة (12.7 <OD ≥25.4 مم) |
±0.004 بوصة (±0.10 مم) ±0.004 بوصة (±0.10 مم) |
± 10٪ ± 8٪ |
وزن أنابيب خط التحكم لكل متر (كجم)
غير القابل للصدأ 316 لتر (UNS S31603)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
خصائص أنابيب خط التحكم
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| غير القابل للصدأ 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11600 |
| غير القابل للصدأ 316L | S31603 | 1/8 | 0.125 | 0.035 | 12640 | 52.042 | 11,056 | 15,225 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7،250 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8632 | 10,150 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.049 | 5،483 | 22,575 | 6,222 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7865 | 8700 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11600 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.049 | 4003 | 16,480 | 4835 | 5,075 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.065 | 5،461 | 22.512 | 6,206 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.083 | 7133 | 29364 | 7,648 | 8700 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3،957 | 3,625 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5105 | 5,075 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3296 | 2900 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14686 | 4,283 | 4,350 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18753 | 5,431 | 5800 |
يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الخضوع
تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية خط التحكم الهيدروليكي والتعبئة
سلس: مثقوب، معاد رسمه، صلب (عملية تداول متعددة التمريرات)
الملحومة: ملحومة طوليًا (بواسطة TIG أو شعاع الليزر)، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

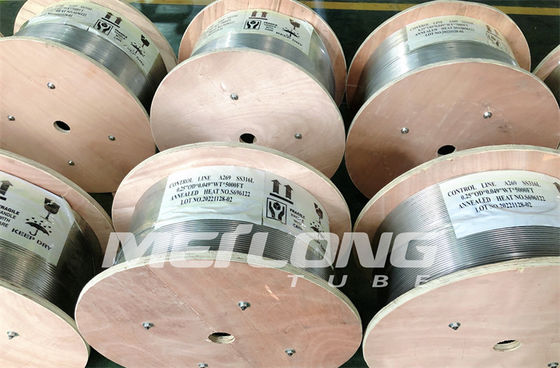

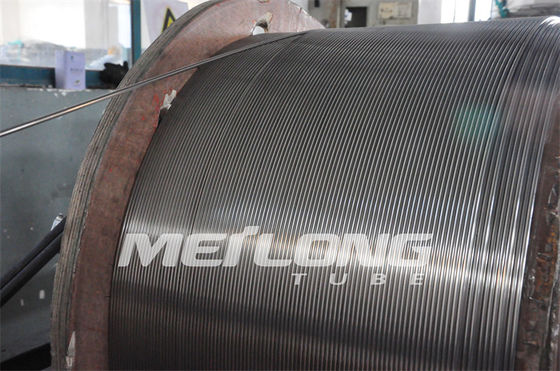

التعبئة: الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
