تفاصيل المنتج:
|
| سبيكة: | سوبر دوبلكس 2507 ، UNS S32750 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A789 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | دوبلكس 2507 أنبوب شعري رقيق الجدران,SS316L أنبوب شعري رقيق الجدران,ASTM 3 4 لفائف أنابيب الفولاذ المقاوم للصدأ |
||
تعزيز قوة الشد أنابيب ملفوفة خط التحكم الهيدروليكي الأنابيب الشعرية
توفر شركة Meilong Tube مجموعة كاملة من المنتجات لقطاع النفط والغاز، وهي واحدة من أهم أسواقنا.سوف تجد أنابيبنا عالية الأداء تُستخدم بنجاح في بعض الظروف الأكثر عدوانية تحت سطح البحر وأسفل البئر، وذلك بفضل سجلنا الحافل في تلبية متطلبات الجودة الصارمة لصناعات النفط والغاز والطاقة الحرارية الأرضية.
وقد أدى تحسين التكنولوجيا إلى توسيع نطاق الطرق التي يمكن من خلالها استغلال حقول النفط والغاز، وتتطلب المشاريع بشكل متزايد استخدام أطوال طويلة ومتواصلة من خطوط التحكم المصنوعة من الفولاذ المقاوم للصدأ.يتم استخدامها في مجموعة متنوعة من التطبيقات بما في ذلك أدوات التحكم الهيدروليكية، والأجهزة، والحقن الكيميائي، والسر، والتحكم في خط التدفق.يوفر Meilong Tube منتجات لجميع هذه التطبيقات، وأكثر من ذلك، مما يؤدي إلى خفض تكاليف التشغيل وتحسين طرق الاسترداد لعملائنا.
بفضل التقدم في تقنيات خطوط التحكم الأنبوبية، أصبح الآن من الأرخص والأسهل ربط الصمامات الموجودة في قاع البئر وأنظمة الحقن الكيميائي مع الآبار البعيدة والأقمار الصناعية، لكل من المنصات المركزية الثابتة والعائمة.نحن نقدم أنابيب ملفوفة لخطوط التحكم من الفولاذ المقاوم للصدأ وسبائك النيكل.
الحجم النموذجي للأنابيب الملتفة
القطر الخارجي لخطوط التحكم في الأنابيب الملتفة هو بشكل أساسي 1/4 بوصة (6.35 مم).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)
تتوفر أنابيب خط التحكم بأطوال متواصلة بدون اللحامات التناكبية المدارية.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
مزايا وفوائد الأنابيب الملتفة
- يتم تسليم خطوط التحكم بأطوال مدارية خالية من اللحام تصل إلى 40000 قدم (12192 مترًا) لتحقيق أقصى قدر من الموثوقية.
- تتوفر مجموعة واسعة من العبوات المسطحة الفردية أو المزدوجة أو الثلاثية.يمكن دمج العبوات المسطحة مع الكابلات الكهربائية الموجودة أسفل البئر و/أو أسلاك الصدمات لتسهيل التشغيل والتعامل أثناء النشر.
- طريقة الإنتاج الملحومة والمرسومة بالقابس تضمن وجود أنبوب دائري ناعم للسماح بختم المعدن على المدى الطويل للإنهاءات.
- يتم اختيار مواد التغليف لتناسب الظروف الجيدة، مما يضمن طول العمر والموثوقية.
تطبيق لخط التحكم في الأنابيب الملتفة
أنابيب حفرة أسفل
السري تحت سطح البحر
إنشاءات العملية
نظام التحكم العام
خطوط إمداد البخار
خطوط نقل الغاز
الأجهزة
سبائك لخط التحكم في الأنابيب الملتفة
| أنابيب سبائك |
هيدروليكي يتحكم |
المواد الكيميائية حقنة |
تأليب الكلوريد / مقاومة التآكل للشقوق |
كبريتيد الهيدروجين / ثاني أكسيد الكربون مقاومة |
مقاومة تكسير التآكل الناتج عن إجهاد الكلوريد (SCC). | مواصفات UNS/ASTM |
|
غير القابل للصدأ 316L – 170 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | S31603 / A269 | |||
|
دوبلكس 2205 – 485 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32205 / A789 |
|
دوبلكس 2507 – 550 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32750 / A789 |
|
إنكولوي 825 - 240 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N08825 / B704 |
|
إنكونيل 625 - 414 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N06625 / B704 |
ميزات خط التحكم في الأنابيب الملتفة
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
رقابة جودة
|
• المواد الكيميائية • التآكل • الأبعاد • الدوامة الحالية • الهيدروستاتيكي |
• الاستطالة • صلابة • توهج • تتسطح • حجم الحبوب |
• المعدنية • تحديد المواد الإيجابية (PMI) • خشونة السطح • الشد • أَثْمَر |
سوبر دوبلكس 2507 لخط التحكم الهيدروليكي للأنابيب الملتفة
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم | نتروجين | نحاس |
| % | % | % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
دوبلكس 2507 عبارة عن فولاذ مقاوم للصدأ مزدوج للغاية مصمم للتطبيقات التي تتطلب قوة استثنائية ومقاومة للتآكل.تحتوي السبائك 2507 على 25% كروم، و4% موليبدينوم، و7% نيكل.يؤدي هذا المحتوى العالي من الموليبدينوم والكروم والنيتروجين إلى مقاومة ممتازة لتنقر الكلوريد وهجوم تآكل الشقوق، ويوفر الهيكل المزدوج 2507 مقاومة استثنائية للتشقق الناتج عن إجهاد الكلوريد.
يجب أن يقتصر استخدام دوبلكس 2507 على التطبيقات التي تقل عن 600 درجة فهرنهايت (316 درجة مئوية).يمكن أن يؤدي التعرض لدرجات الحرارة المرتفعة لفترة طويلة إلى تقليل المتانة ومقاومة التآكل للسبائك 2507.
يمتلك الدوبلكس 2507 خصائص ميكانيكية ممتازة.في كثير من الأحيان يمكن استخدام مقياس الضوء من مادة 2507 لتحقيق نفس قوة التصميم لسبائك النيكل الأكثر سمكًا.يمكن أن يؤدي التوفير الناتج في الوزن إلى تقليل التكلفة الإجمالية للتصنيع بشكل كبير.
المقاومة للتآكل
2507 دوبلكس مقاوم للغاية للتآكل الموحد بواسطة التيار المتردد العضوي. سوبر دوبلكس 2507 صفائح مثل حمض الفورميك والخليك.كما أنه شديد المقاومة للأحماض غير العضوية، خاصة إذا كانت تحتوي على الكلوريدات.تتميز السبائك 2507 بمقاومة عالية للتآكل الحبيبي المرتبط بالكربيد.نظرًا للجزء الحديدي من البنية المزدوجة للسبائك، فهي مقاومة جدًا للتآكل الناتج عن الإجهاد في البيئات الدافئة التي تحتوي على الكلوريد.من خلال إضافات الكروم والموليبدينوم والنيتروجين يتم تحسين التآكل الموضعي مثل الحفر والشقوق.تتمتع السبائك 2507 بمقاومة موضعية ممتازة للتنقر.
وزن أنابيب السبائك لكل متر (كجم)
سوبر دوبلكس 2507 (UNS S32750)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0438 | 0.0507 | - | - | - |
| 1/4 | 0.250 | 0.1002 | 0.1213 | 0.1587 | 0.197 | 0.2232 |
| 3/8 | 0.375 | 0.1565 | 0.1917 | 0.2572 | 0.3246 | 0.3904 |
| 1/2 | 0.500 | 0.2129 | 0.2621 | 0.3559 | 0.4554 | 0.5575 |
| 5/8 | 0.625 | 0.2693 | 0.3327 | 0.4547 | 0.5864 | 0.7246 |
| 3/4 | 0.750 | 0.3256 | 0.4031 | 0.5532 | 0.7172 | 0.8916 |
خصائص الأنابيب الملتفة لخط التحكم
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| سوبر دوبلكس 2507 | S32750 | 1/8 | 0.125 | 0.028 | 19,177 | 47,169 | 19,177 | 21,025 |
| سوبر دوبلكس 2507 | S32750 | 1/8 | 0.125 | 0.035 | 23,971 | 58,961 | 23,971 | 26,100 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.035 | 11,986 | 29,481 | 11,986 | 13,050 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.049 | 16،816 | 35,949 | 15,817 | 18,850 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.065 | 22,300 | 45,448 | 19,522 | 24,650 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.035 | 8,009 | 25,138 | 8372 | 8700 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.049 | 11,205 | 28,536 | 11,296 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.065 | 14,873 | 33,141 | 14,346 | 16675 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.083 | 18977 | 39,426 | 17,379 | 21,025 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.049 | 8408 | 25,532 | 8,753 | 9,425 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.065 | 11,150 | 28,470 | 11,259 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.083 | 14,237 | 32,275 | 13838 | 15,950 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.049 | 6,719 | 23,918 | 7137 | 7،250 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.065 | 8,898 | 26,056 | 9,243 | 10,150 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.083 | 11,386 | 35,306 | 11,459 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.049 | 5,593 | 22,921 | 6029 | 5800 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.065 | 7,427 | 24,587 | 7,827 | 7,975 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.083 | 9,480 | 26,647 | 9,770 | 10,150 |
* يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
* يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى لقوة الخضوع
* تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

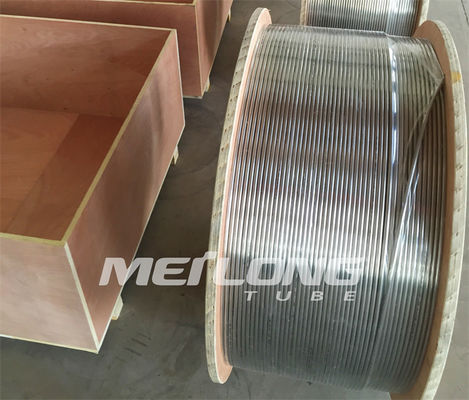

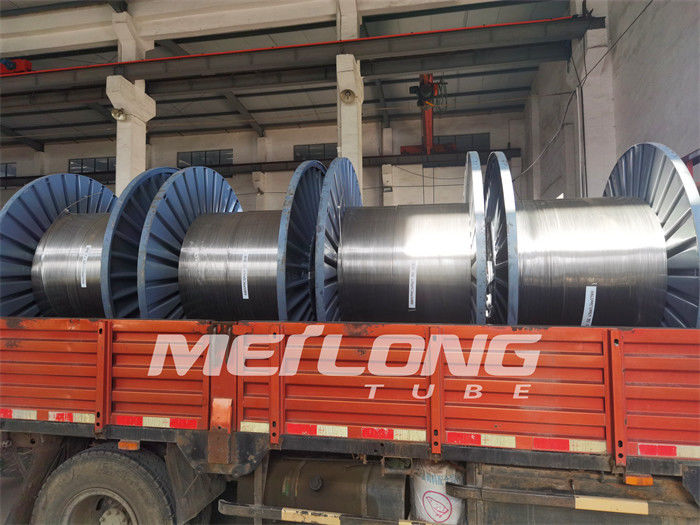

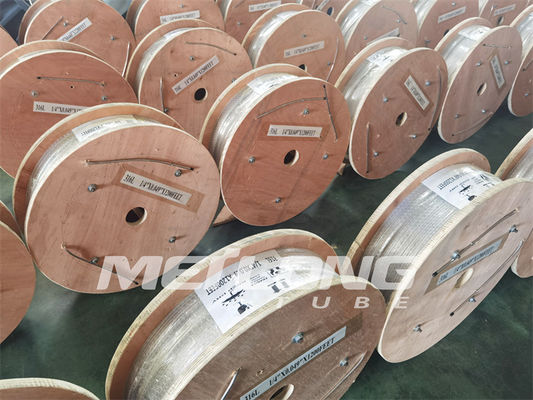

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
