تفاصيل المنتج:
|
| سبيكة: | UNS S32750 ، سوبر دوبلكس 2507 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A789 | حجم: | تفاوتات الأبعاد الضيقة |
| التغليف: | ريلسان 11 ، نايلون 11 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | UNS S32750 أنابيب شعرية عالية الضغط,أنابيب شعرية عالية الضغط دوبلكس 2507,FEP 1 2 لفائف الفولاذ المقاوم للصدأ |
||

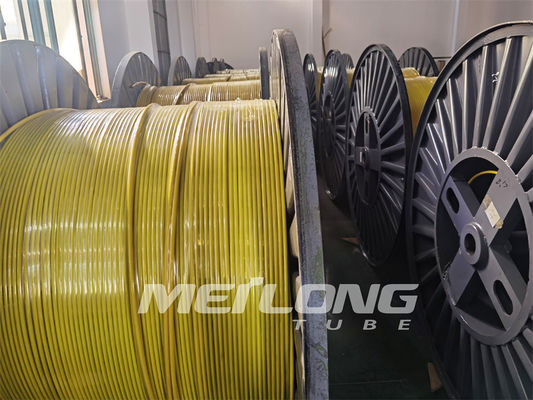

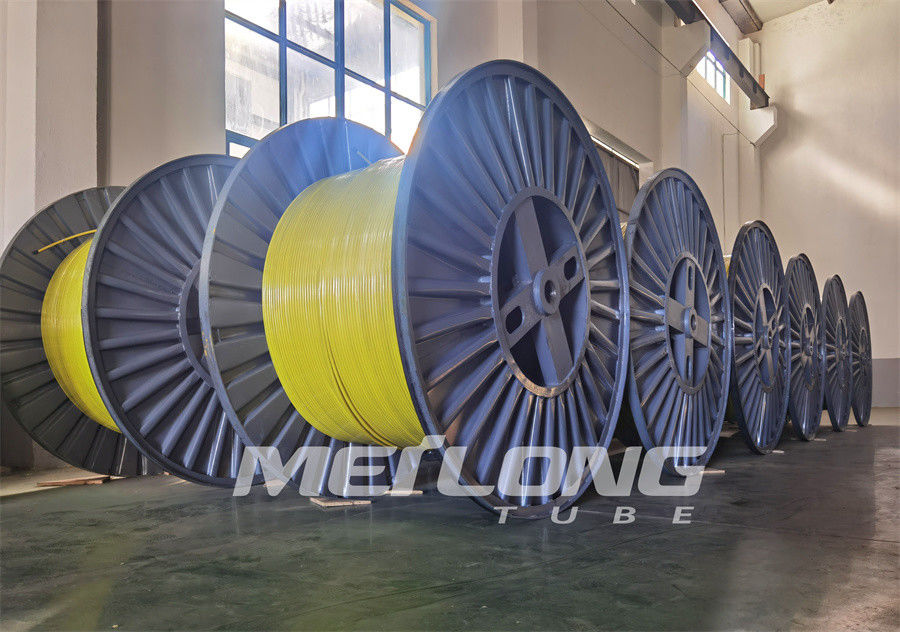

UNS S32750 سوبر دوبلكس 2507 تفلون FEP خط التحكم المغلف الأنابيب الشعرية
تقوم شركة Meilong Tube بتصنيع خطوط التحكم الهيدروليكية الملحومة أو غير الملحومة للتطبيقات تحت السطح.يتوفر خط التحكم الهيدروليكي في خمس مواد بشكل رئيسي، وسمك جدار مختلف، ومجموعة واسعة من معدلات ضغط العمل.يتم توفير الخط على مكبات لتلبية متطلبات الطول المحددة.عند الطلب، يتم اختبار الضغط هيدروليكيًا، وتطهيره بغاز النيتروجين، أو سائل الزيت النظيف، ويتم إغلاقه من كلا الطرفين قبل الشحن.
خط التحكم الهيدروليكي الملحوم عبارة عن سدادة عائمة مسحوبة وفقًا لمواصفات ASTM ومتوفر بأي طول.تشمل أنواع المواد المستخدمة في خطوط التحكم الهيدروليكية الفولاذ المقاوم للصدأ TP316L الذي يناسب البيئات شديدة التآكل إلى المتوسطة، والفولاذ المقاوم للصدأ المزدوج 2205، والفولاذ المقاوم للصدأ سوبر دوبلكس 2507، وسبائك النيكل Incoloy 825، وInconel 625، وهي مناسبة للبيئات شديدة التآكل وضغوط العمل ودرجات الحرارة العالية. .يجب أن تكون سوائل نظام التحكم متوافقة مع البيئات ودرجات حرارة التشغيل لخط التحكم.
يتوفر أيضًا تغليف خط التحكم، عند الطلب، لتوفير مقاومة إضافية للسحق والتآكل أثناء التثبيت.يجب أن تكون مواد التغليف مطابقة للتوافق مع متطلبات سوائل الآبار ودرجة الحرارة.
أصبح تغليف مكونات قاع البئر مثل خطوط التحكم الهيدروليكية، وتغليف الخط الواحد، وتغليف الخط المزدوج (FLATPACK)، وتغليف الخطوط الثلاثية (FLATPACK) سائدًا في تطبيقات قاع البئر.يوفر التراكب البلاستيكي العديد من الفوائد التي تساعد على ضمان إكمال ناجح.
يوفر التغليف طبقة واقية للحفاظ على الخطوط من الخدش، أو الانبعاج، وربما سحقها أثناء الجري في الحفرة.
يوفر تغليف العديد من المكونات (الحزمة المسطحة) عملية دمج تساعد في تقليل المعدات والموظفين اللازمين لنشر مكونات فردية متعددة.في كثير من الحالات، تكون الحزمة المسطحة إلزامية حيث يمكن أن تكون مساحة المنصة محدودة.
التغليف يحافظ على الاتصال من المعدن إلى المعدن.
يمكن أن يوفر التغليف الحماية للمكونات الأساسية أثناء وجوده في حفرة مثل الخطوط التي يمكن أن تكون عبر سطح رملي أو ربما تتلامس مع نسبة عالية من الغاز.
خالية من اللحامات المدارية لخطوط التحكم المغلفة FEP
تخضع خطوط التحكم الهيدروليكية حسب طول التطبيق للمواد الخام.أصبحت اللحامات المدارية غير ضرورية في صناعتنا، كما أن عمليات الإكمال غالبًا ما تكون أكبر من الإنتاجية القياسية للملف الذي يتم إنتاجه بواسطة مطحنة.يستخدم إنتاج الأنابيب الملحومة لدينا آلات لحام غاز التنغستن الخامل (TIG)، وآلات اللحام بالليزر.توفر هذه العملية للمشغل الأدوات اللازمة لإجراء لحام قابل للتكرار وعالي الجودة.تتيح لنا معداتنا الحالية، جنبًا إلى جنب مع آلات السحب على البارد، إنتاج نطاقات مقاس OD تتراوح من 1/8 بوصة إلى 1 بوصة وسماكة الجدار من 0.028 بوصة إلى 0.095 بوصة.السبائك الشائعة لمنتجات الأنابيب هي 316L، 2205، 2507، 825، 625، وMonel 400.
اختبارات الجودة
|
• المواد الكيميائية • التآكل • الأبعاد • الدوامة الحالية • الهيدروستاتيكي |
• الاستطالة • صلابة • توهج • تتسطح • حجم الحبوب |
• المعدنية • تحديد المواد الإيجابية (PMI) • خشونة السطح • الشد • أَثْمَر |
المعايير والموافقات
يتم تصنيع خطوط التحكم وفقًا لمعايير ASTM المعمول بها لكل مادة محددة.
يمكن توفير الأنابيب مغسولة ومملوءة ومصفاة وفقًا لمتطلبات العميل ووفقًا لمعايير NAS/SAE المناسبة.
التصميم والبناء
- التغليف لسطر واحد
- ملفات تعريف التغليف لتناسب تطبيقات العملاء
- وضع علامة على الخط المخصص
- مجموعة كاملة من مواد التطبيق
مواد التغليف لخطوط التحكم المزدوجة المصنوعة من الفولاذ المقاوم للصدأ
| اسم MSCL | اسم الصناعة | نطاق درجة حرارة | مقاومة التآكل | مقاومة المحاليل الملحية | مقاومة الهيدروكربونات |
| نايلون 11 | الريلسان 11، نايلون 11، بولي أميد | -60 درجة مئوية إلى 135 درجة مئوية | 5 | 3 | 5 |
| البولي بروبلين | البولي أوليفين | -25 درجة مئوية إلى 150 درجة مئوية | 3 | 5 | 3 |
| TPE، TPR، TPV | سانتوبرين | -30 درجة مئوية إلى 135 درجة مئوية | 3 | 5 | 3 |
| PVDF | سوليف، كينار | -30 درجة مئوية إلى 150 درجة مئوية | 4 | 4 | 5 |
| إكتف | هالار | -75 درجة مئوية إلى 150 درجة مئوية | 5 | 5 | 5 |
| ETFE | تفزيل | -100 درجة مئوية إلى 150 درجة مئوية | 5 | 5 | 5 |
| محطة إثراء الوقود | تفلون | -110 درجة مئوية إلى 150 درجة مئوية | 3 | 5 | 5 |
| وزارة الخارجية / PFA | تفلون | -110 درجة مئوية إلى 250 درجة مئوية | 3 | 5 | 5 |
5 = ممتاز 1 = ضعيف
مميزات خط التحكم المغلف
تعظيم حماية خط قاع البئر
زيادة مقاومة السحق أثناء التثبيت
حماية خط التحكم ضد التآكل والقرص
القضاء على فشل التآكل الإجهادي على المدى الطويل لخط التحكم
تحسين الملف الشخصي لقط
تغليف فردي أو متعدد لسهولة التشغيل وحماية إضافية
درجات السبائك المتوفرة لأنابيب خط التحكم داخل التغليف
| أنابيب سبائك |
هيدروليكي يتحكم |
المواد الكيميائية حقنة |
تأليب الكلوريد / مقاومة التآكل للشقوق |
كبريتيد الهيدروجين / ثاني أكسيد الكربون مقاومة |
مقاومة تكسير التآكل الناتج عن إجهاد الكلوريد (SCC). | مواصفات UNS/ASTM |
|
غير القابل للصدأ 316L – 170 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | S31603 / A269 | |||
|
دوبلكس 2205 – 485 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32205 / A789 |
|
دوبلكس 2507 – 550 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32750 / A789 |
|
إنكولوي 825 - 240 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N08825 / B704 |
|
إنكونيل 625 - 414 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N06625 / B704 |
ملفات تعريف التغليف القياسية
| مستديرة، سطر واحد | غرض | الأبعاد القياسية |
 |
خط OD 1/8 بوصة | 0.250 بوصة (6.35 ملم) ضياء. |
| خط OD 1/4 بوصة | 0.433 بوصة (11.0 ملم) ضياء. | |
| خط OD 3/8 بوصة | 0.535 بوصة (13.6 ملم) ضياء. | |
| خط OD 1/2 بوصة | 0.660 بوصة (16.8 ملم) ضياء. |
| مربع، سطر واحد | غرض | الأبعاد القياسية |
|
خط OD 1/8 بوصة | 0.250 بوصة × 0.250 بوصة (6.35 مم × 6.35 مم) |
| خط OD 1/4 بوصة | 0.433 بوصة × 0.433 بوصة (11.0 مم × 11.0 مم) | |
| خط OD 3/8 بوصة | 0.535 بوصة × 0.535 بوصة (13.6 مم × 13.6 مم) | |
| خط OD 1/2 بوصة | 0.660 بوصة × 0.660 بوصة (16.8 مم × 16.8 مم) |
| مستطيل، 2 خط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.710 بوصة (18.0 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
| مستطيل، 3 خطوط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.990 بوصة (25.1 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
خصائص أنابيب خط التحكم سوبر دوبلكس من الفولاذ المقاوم للصدأ 2507
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| سوبر دوبلكس 2507 | S32750 | 1/8 | 0.125 | 0.028 | 19,177 | 47,169 | 19,177 | 21,025 |
| سوبر دوبلكس 2507 | S32750 | 1/8 | 0.125 | 0.035 | 23,971 | 58,961 | 23,971 | 26,100 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.035 | 11,986 | 29,481 | 11,986 | 13,050 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.049 | 16،816 | 35,949 | 15,817 | 18,850 |
| سوبر دوبلكس 2507 | S32750 | 1/4 | 0.250 | 0.065 | 22,300 | 45,448 | 19,522 | 24,650 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.035 | 8,009 | 25,138 | 8372 | 8700 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.049 | 11,205 | 28,536 | 11,296 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.065 | 14,873 | 33,141 | 14,346 | 16675 |
| سوبر دوبلكس 2507 | S32750 | 3/8 | 0.375 | 0.083 | 18977 | 39,426 | 17,379 | 21,025 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.049 | 8408 | 25,532 | 8,753 | 9,425 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.065 | 11,150 | 28,470 | 11,259 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 1/2 | 0.500 | 0.083 | 14,237 | 32,275 | 13838 | 15,950 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.049 | 6,719 | 23,918 | 7137 | 7،250 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.065 | 8,898 | 26,056 | 9,243 | 10,150 |
| سوبر دوبلكس 2507 | S32750 | 5/8 | 0.625 | 0.083 | 11,386 | 35,306 | 11,459 | 12,325 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.049 | 5,593 | 22,921 | 6029 | 5800 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.065 | 7,427 | 24,587 | 7,827 | 7,975 |
| سوبر دوبلكس 2507 | S32750 | 3/4 | 0.750 | 0.083 | 9,480 | 26,647 | 9,770 | 10,150 |
يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الخضوع
تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
