تفاصيل المنتج:
|
| سبيكة: | Incoloy 825 ، UNS N08825 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM B704 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | ASTM B704 أنابيب ملفوفة من الفولاذ المقاوم للصدأ,أنابيب ملفوفة من الفولاذ المقاوم للصدأ Incoloy 825,خط تحكم مغلف ISO15156 |
||
ASTM B704 Incoloy 825 الأنابيب الشعرية لخط التحكم الهيدروليكي عالي الشد
خطوط التحكم الملحومة والمعاد رسمها هي البناء المفضل لخطوط التحكم المستخدمة في تطبيقات النفط والغاز في قاع البئر.يتم استخدام خطوط التحكم الملحومة لدينا في SCSSV، والحقن الكيميائي، وإكمال الآبار المتقدمة، وتطبيقات القياس.نحن نقدم مجموعة متنوعة من خطوط التحكم.(ملحوم TIG أو ملحوم بالليزر، والسدادة العائمة المرسومة، والخطوط مع التحسينات) توفر لنا العمليات المختلفة القدرة على تخصيص حل لتلبية احتياجات استكمال البئر لديك.
الحجم النموذجي لخط التحكم
القطر الخارجي لخطوط التحكم هو بشكل أساسي 1/4 بوصة (6.35 ملم).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
التصنيع الدقيق
يعمل أنبوب Meilong من مجمع من المباني تبلغ مساحته الإجمالية 20000 متر مربع.
كل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل ملف أنابيب هيدروستاتيكي بالضغط المستهدف.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
قدرات مراقبة الجودة
|
المواد الكيميائية تآكل الأبعاد الدوامة الحالية استطالة |
توهج تتسطح حجم الحبوب صلابة هيدروستاتيكي |
المعدنية تحديد المواد الإيجابية (PMI) خشونة السطح الشد أَثْمَر |
ميزات الأنابيب
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
التسامح الأبعاد
|
أستم B704 / أسم SB704، إنكولوي 825، أونس N08825 أستم B751 / أسم SB751 |
||
| حجم التطوير التنظيمي | التسامح التطوير التنظيمي | التسامح بالوزن |
|
1/8 ''<OD<5/8'' (3.18<OD<15.88 ملم) 5/8<OD<1'' (15.88<OD<25.4 ملم) |
±0.004 بوصة (±0.10 مم) ±0.0075 بوصة (±0.19 مم) |
± 12.5٪ ± 12.5٪ |
معيار ميلونج
| حجم التطوير التنظيمي | التسامح التطوير التنظيمي | التسامح بالوزن |
|
1/8 ''<OD<5/8'' (3.18<OD<15.88 ملم) 5/8<OD<1'' (15.88<OD<25.4 ملم) |
±0.004 بوصة (±0.10 مم) ±0.004 بوصة (±0.10 مم) |
± 10٪ ± 8٪ |
المعالجة الحرارية
يتم معالجة الأنابيب بالحرارة لتحقيق خصائص ميكانيكية محددة ومقاومة للتآكل في فرن خارج الطاحونة مع جو مخفض.
وصف التطبيق لSSSV
صمام الأمان هو صمام يعمل بمثابة حامي لمعداتك.يمكن لصمامات الأمان أن تمنع تلف أوعية الضغط الخاصة بك وحتى منع الانفجارات في منشأتك عند تركيبها في أوعية الضغط.
صمام الأمان هو نوع من الصمامات التي تعمل تلقائيًا عندما يزيد ضغط جانب مدخل الصمام إلى ضغط محدد مسبقًا، لفتح قرص الصمام وتفريغ السائل.تم تصميم نظام صمام الأمان ليكون آمنًا من الفشل بحيث يمكن عزل حفرة البئر في حالة حدوث أي فشل في النظام أو تلف مرافق التحكم في الإنتاج السطحي.
وفي معظم الحالات، يكون من الضروري وجود وسيلة لإغلاق جميع الآبار القادرة على التدفق الطبيعي إلى السطح.سيوفر تركيب صمام الأمان تحت السطح (SSSV) إمكانية الإغلاق في حالات الطوارئ.يمكن تشغيل أنظمة السلامة وفقًا لمبدأ الحماية من الفشل من خلال لوحة التحكم الموجودة على السطح.
يتم التحكم في SCSSV بواسطة خط تحكم من الفولاذ المقاوم للصدأ مقاس ¼ بوصة يتم توصيله بالجزء الخارجي من سلسلة أنابيب البئر ويتم تثبيته عند تركيب أنابيب الإنتاج.اعتمادًا على ضغط رأس البئر، قد يكون من الضروري الاحتفاظ بما يصل إلى 10000 رطل لكل بوصة مربعة على خط التحكم لإبقاء الصمام مفتوحًا.
تطبيقات أخرى
أنابيب سبيكة ملفوفة شعرية للحقن الكيميائي
خط التحكم الهيدروليكي العاري والمغلف، عبارة عن أنابيب من السبائك الملفوفة لصمامات الأمان تحت سطح البحر
أوتار السرعة، أوتار العمل، والأنابيب الفولاذية السرية
أنابيب سبائك ملفوفة بالطاقة الحرارية الأرضية
سبائك لخطوط التحكم
| الأوستنيتي: | 316 لتر | أستم أ-269 |
| دوبلكس: |
S31803/S32205 S32750 |
أستم أ-789 أستم أ-789 |
| سبائك النيكل: |
N08825 N06625 |
أستم ب-704؛أستم ب-423 أستم ب-704؛أستم ب-444 |
التركيبات الكيميائية للأنابيب الشعرية لخط التحكم Incoloy 825
| نيكل | الكروم | حديد | الموليبدينوم | كربون | المنغنيز | السيليكون | الكبريت | الألومنيوم | التيتانيوم | نحاس |
| % | % | % | % | % | % | % | % | % | % | % |
| دقيقة. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | |||||
| 38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
سبيكة Incoloy 825 عبارة عن سبيكة من النيكل والحديد والكروم مع إضافات من الموليبدينوم والنحاس.
Incoloy 825 وزن أنابيب خط التحكم لكل متر (كجم)
إنكولوي 825 (UNS N08825)
| التطوير التنظيمي | وزن | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
| 1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
| 3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
| 1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
| 5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
| 3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
Incoloy 825 خصائص الأنابيب الشعرية
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | وزن | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| 825 | N08825 | 1/8 | 0.125 | 0.028 | 12.389 | 45,914 | 11,266 | 14500 |
| 825 | N08825 | 1/8 | 0.125 | 0.035 | 15486 | 57,392 | 14,083 | 17,400 |
| 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8427 | 8700 |
| 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11600 |
| 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16675 |
| 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24903 | 7,919 | 7،250 |
| 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34142 | 10,022 | 10,150 |
| 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12174 | 13,775 |
| 825 | N08825 | 1/2 | 0.500 | 0.049 | 4،912 | 18,173 | 6,164 | 5800 |
| 825 | N08825 | 1/2 | 0.500 | 0.065 | 6701 | 24,831 | 7,905 | 7،250 |
| 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9736 | 10,150 |
| 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19865 | 6,324 | 5800 |
| 825 | N08825 | 5/8 | 0.625 | 0.083 | 6846 | 25,367 | 8,076 | 7,975 |
| 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12،110 | 4،108 | 3,625 |
| 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5268 | 5,075 |
| 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6727 | 6,525 |
* يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
* يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى لقوة الخضوع
* تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

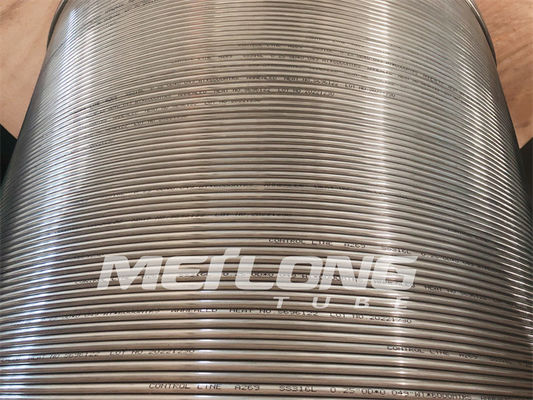

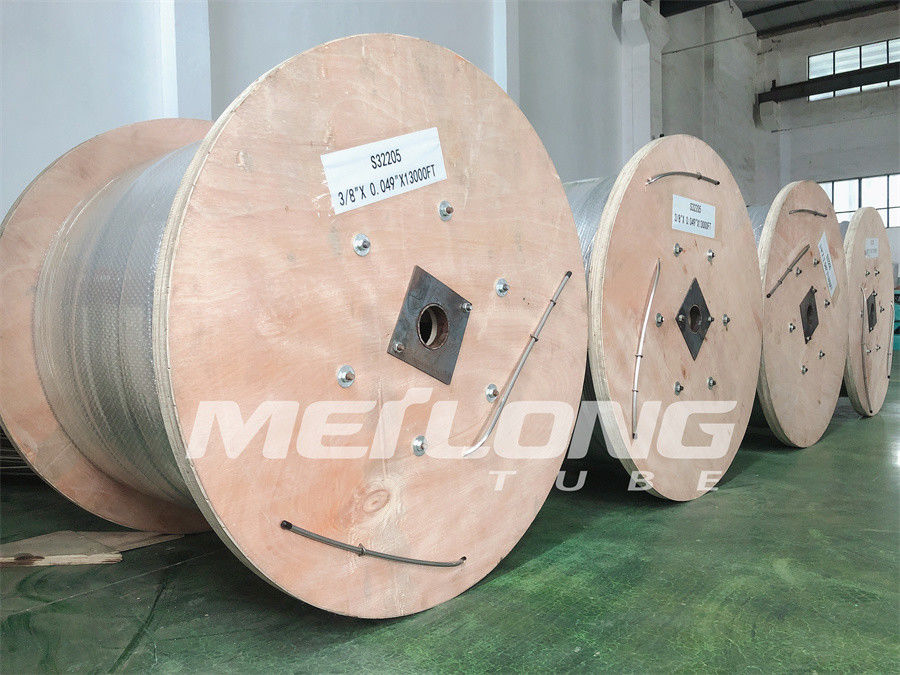

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
