تفاصيل المنتج:
|
| سبيكة: | دوبلكس 2205 ، UNS S32205 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A789 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | أنابيب ملفوف من الفولاذ المقاوم للصدأ دوبلكس 2205,أنابيب ملفوف من الفولاذ المقاوم للصدأ UNS S32205,ISO9001 304 أنبوب شعري من الفولاذ المقاوم للصدأ |
||

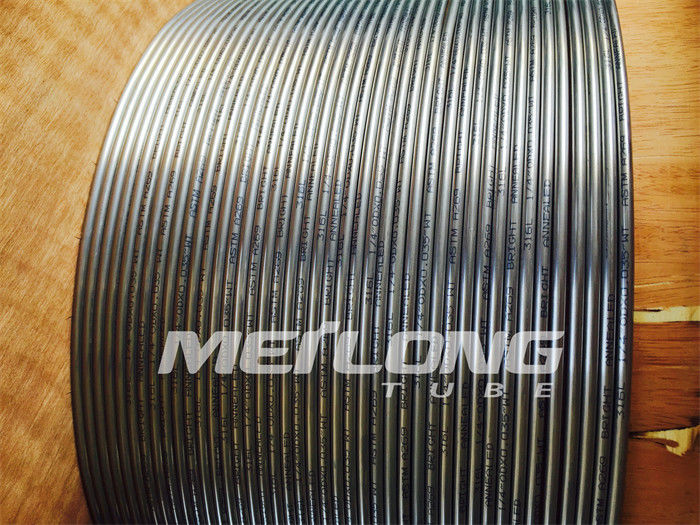

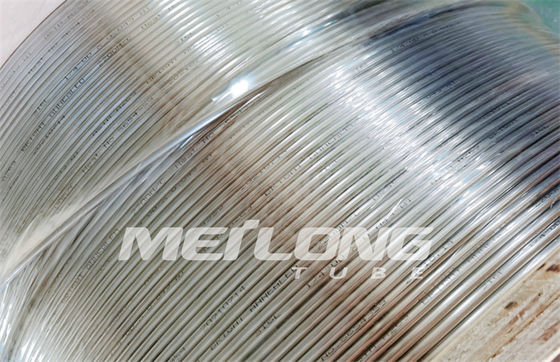

دوبلكس 2205 UNS S32205 أنابيب ملفوفة خط التحكم الهيدروليكي الأنابيب الشعرية
توفر شركة Meilong Tube مجموعة كاملة من منتجات الأنابيب الملتفة لقطاع النفط والغاز، وهي واحدة من أهم الأسواق لدينا.سوف تجد أنابيبنا عالية الأداء تُستخدم بنجاح في بعض الظروف الأكثر عدوانية تحت سطح البحر وأسفل البئر، وذلك بفضل سجلنا الحافل في تلبية متطلبات الجودة الصارمة لصناعات النفط والغاز والطاقة الحرارية الأرضية.
وقد أدى تحسين التكنولوجيا إلى توسيع نطاق الطرق التي يمكن من خلالها استغلال حقول النفط والغاز، وتتطلب المشاريع بشكل متزايد استخدام أطوال طويلة ومتواصلة من خطوط التحكم المصنوعة من الفولاذ المقاوم للصدأ.يتم استخدامها في مجموعة متنوعة من التطبيقات بما في ذلك أدوات التحكم الهيدروليكية، والأجهزة، والحقن الكيميائي، والسر، والتحكم في خط التدفق.يوفر Meilong Tube منتجات لجميع هذه التطبيقات، وأكثر من ذلك، مما يؤدي إلى خفض تكاليف التشغيل وتحسين طرق الاسترداد لعملائنا.
بفضل التقدم في تقنيات خطوط التحكم الأنبوبية، أصبح الآن من الأرخص والأسهل ربط الصمامات الموجودة في قاع البئر وأنظمة الحقن الكيميائي مع الآبار البعيدة والأقمار الصناعية، لكل من المنصات المركزية الثابتة والعائمة.نحن نقدم أنابيب ملفوفة لخطوط التحكم من الفولاذ المقاوم للصدأ وسبائك النيكل.
الحجم النموذجي للأنابيب الملتفة
القطر الخارجي لخطوط التحكم في الأنابيب الملتفة هو بشكل أساسي 1/4 بوصة (6.35)، 3/8 بوصة (9.53 مم).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)، 0.083 بوصة (2.11 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
أهمية الأنابيب الملتفة
كل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل ملف أنابيب هيدروستاتيكي بحد أدنى 11600 رطل لكل بوصة مربعة.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
الاختبارات الأخرى هي اختبار التيار الدوامي، والمواد الكيميائية، والتسطيح، والحرق، والشد، والإنتاج، والاستطالة، والصلابة لجودة المواد.
وصف لخط التحكم في الأنابيب الملتفة
تُستخدم خطوط التحكم في قاع البئر الخاصة بـ Meilong Tube في المقام الأول كقنوات اتصال لأجهزة قاع البئر التي يتم تشغيلها هيدروليكيًا في آبار النفط والغاز وحقن المياه، حيث تكون المتانة والمقاومة للظروف القاسية القاسية مطلوبة.يمكن تكوين هذه الخطوط خصيصًا لمجموعة متنوعة من التطبيقات ومكونات قاع البئر.
مواد السبائك لخط التحكم في الأنابيب الملتفة
| أنابيب سبائك |
هيدروليكي يتحكم |
المواد الكيميائية حقنة |
تأليب الكلوريد / مقاومة التآكل للشقوق |
كبريتيد الهيدروجين / ثاني أكسيد الكربون مقاومة |
مقاومة تكسير التآكل الناتج عن إجهاد الكلوريد (SCC). | مواصفات UNS/ASTM |
|
غير القابل للصدأ 316L – 170 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | S31603 / A269 | |||
|
دوبلكس 2205 – 485 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32205 / A789 |
|
دوبلكس 2507 – 550 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32750 / A789 |
|
إنكولوي 825 - 240 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N08825 / B704 |
|
إنكونيل 625 - 414 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N06625 / B704 |
ميزات خط التحكم في الأنابيب الملتفة
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
دوبلكس 2205 لخط التحكم الهيدروليكي للأنابيب الملتفة
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم | نتروجين |
| % | % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
المعادلة القياسية
| درجة | رقم الأمم المتحدة | معيار اليورو | اليابانية | |
| لا | اسم | جيس | ||
| سبيكة | أستم / أسم | EN10216-5 | EN10216-5 | جيس G3463 |
| 2205 | S31803 | 1.4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
دوبلكس 2205 عبارة عن فولاذ مقاوم للصدأ مزدوج معزز بالنيتروجين تم تطويره لمكافحة مشاكل التآكل الشائعة التي تواجه الفولاذ المقاوم للصدأ من السلسلة 300."دوبلكس" يصف عائلة من الفولاذ المقاوم للصدأ التي ليست الأوستنيتي بالكامل، مثل الفولاذ المقاوم للصدأ SS304، ولا حديدية بحتة، مثل الفولاذ المقاوم للصدأ SS430.يتكون هيكل الفولاذ المقاوم للصدأ المزدوج 2205 من أحواض الأوستينيت المحاطة بمرحلة الفريت المستمرة.في حالة التلدين، يحتوي دوبلكس 2205 على حوالي 40-50% من الفريت.غالبًا ما يشار إليها باسم درجة حصان العمل، تعتبر دوبلكس 2205 هي الدرجة الأكثر استخدامًا على نطاق واسع في عائلة الفولاذ المقاوم للصدأ المزدوجة.
تتمثل ميزة الهيكل المزدوج في أنه يجمع بين الصفات المفضلة لسبائك الحديد (مقاومة التآكل الناتج عن الإجهاد والقوة العالية) مع تلك الخاصة بالسبائك الأوستنيتي (سهولة التصنيع ومقاومة التآكل).
يجب أن يقتصر استخدام الفولاذ المقاوم للصدأ على الوجهين 2205 على درجات حرارة أقل من 600 درجة فهرنهايت. قد يؤدي التعرض لدرجات الحرارة المرتفعة الممتدة إلى هشاشة الفولاذ المقاوم للصدأ على الوجهين 2205.
مقاومة التآكل لخط التحكم في الأنابيب الملتفة المزدوجة 2205
يعد الفولاذ المقاوم للصدأ المزدوج 2205 حلاً فعالاً من حيث التكلفة للعديد من التطبيقات حيث يكون الفولاذ المقاوم للصدأ من سلسلة 300 عرضة للتشقق الناتج عن التآكل الناتج عن إجهاد الكلوريد.يحدث التشقق الناتج عن التآكل الإجهادي عندما يتعرض الفولاذ المقاوم للصدأ لإجهاد الشد، أثناء ملامسته للمحاليل التي تحتوي على الكلوريدات.تؤدي زيادة درجات الحرارة أيضًا إلى زيادة قابلية الفولاذ المقاوم للصدأ للضغط على التشقق الناتج عن التآكل.
مزيج الكروم والموليبدينوم والنيتروجين ينقل المقاومة الجيدة البالغة 2205 إلى تأليب الكلوريد وتآكل الشقوق.تعتبر هذه المقاومة مهمة للغاية بالنسبة لخدمات مثل البيئات البحرية والمياه قليلة الملوحة وعمليات التبييض وأنظمة المياه ذات الحلقة المغلقة وبعض تطبيقات تجهيز الأغذية.توفر المحتويات العالية من الكروم والموليبدينوم والنيتروجين في 2205 مقاومة للتآكل تتفوق على الفولاذ المقاوم للصدأ الشائع، مثل SS316L وSS317L في معظم البيئات.
وزن أنابيب السبائك لكل متر (كجم)
دوبلكس 2205 (UNS S32205)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0431 | 0.0500 | - | - | - |
| 1/4 | 0.250 | 0.0988 | 0.1195 | 0.1564 | 0.1910 | 0.2200 |
| 3/8 | 0.375 | 0.1542 | 0.1890 | 0.2536 | 0.3200 | 0.3849 |
| 1/2 | 0.500 | 0.2099 | 0.2584 | 0.3509 | 0.4490 | 0.5496 |
| 5/8 | 0.625 | 0.2655 | 0.3280 | 0.4482 | 0.5781 | 0.7143 |
| 3/4 | 0.750 | 0.3210 | 0.3974 | 0.5454 | 0.7071 | 0.8790 |
خصائص أنابيب السبائك
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | بسي | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| دوبلكس 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| دوبلكس 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| دوبلكس 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9715 | 26,065 | 9715 | 10,875 |
| دوبلكس 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14500 |
| دوبلكس 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7،250 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9082 | 25,230 | 9,156 | 10,150 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12.056 | 29,302 | 11,629 | 13,050 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34858 | 14,087 | 16675 |
| دوبلكس 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7،250 |
| دوبلكس 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25172 | 9,126 | 10,150 |
| دوبلكس 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| دوبلكس 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5785 | 5800 |
| دوبلكس 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23،038 | 7,492 | 7,975 |
| دوبلكس 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9،288 | 10,150 |
| دوبلكس 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4887 | 5,075 |
| دوبلكس 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6344 | 6,525 |
| دوبلكس 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23.560 | 7,919 | 8700 |
* يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
* يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى لقوة الخضوع
* تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

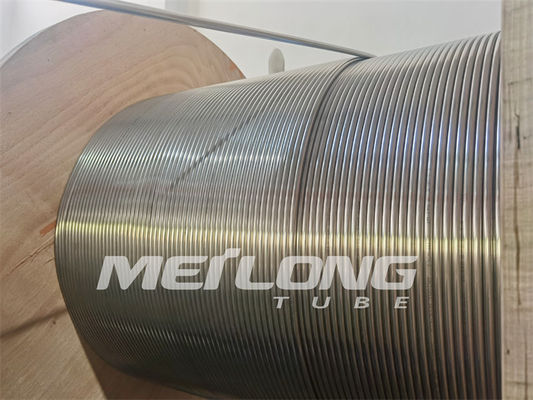

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
