تفاصيل المنتج:
|
| سبيكة: | سوبر دوبلكس 2507 ، UNS S32750 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A789 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | خط التحكم المغلف TPE PVDF,خط التحكم المغلف دوبلكس 2507,2507 أنابيب خط التحكم |
||

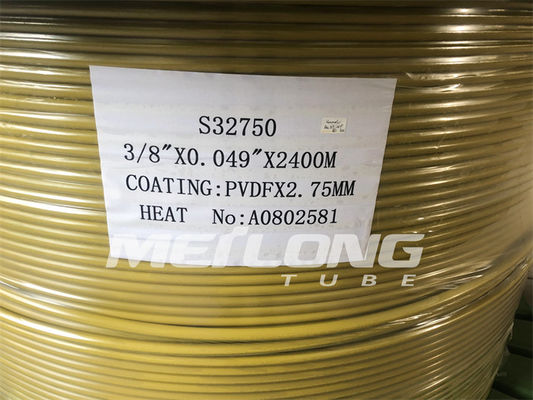

خط الحقن المغلف PVDF سوبر دوبلكس 2507 الأنابيب الشعرية
تقوم شركة Meilong Tube بتصنيع خطوط الحقن الكيميائي الملحومة أو غير الملحومة للتطبيقات تحت السطح.يتوفر خط الحقن بشكل رئيسي في خمس مواد، بسماكات جدار مختلفة، ومجموعة واسعة من معدلات ضغط العمل.يتم توفير الخط على مكبات لتلبية متطلبات الطول المحددة.عند الطلب، يتم اختبار الضغط هيدروليكيًا، وتطهيره بغاز النيتروجين، أو سائل الزيت النظيف، ويتم إغلاقه من كلا الطرفين قبل الشحن.
خط حقن المواد الكيميائية الملحوم عبارة عن سدادة عائمة مسحوبة وفقًا لمواصفات ASTM ومتوفر بأي طول.تشمل أنواع المواد المستخدمة في خطوط الحقن الفولاذ المقاوم للصدأ TP316L الذي يناسب البيئات شديدة التآكل إلى المتوسطة، والفولاذ المقاوم للصدأ المزدوج 2205، والفولاذ المقاوم للصدأ سوبر دوبلكس 2507، وسبائك النيكل Incoloy 825، وInconel 625، وهي مناسبة للبيئات شديدة التآكل وضغوط العمل ودرجات الحرارة العالية.يجب أن تكون سوائل نظام التحكم متوافقة مع البيئات ودرجات حرارة التشغيل لخط التحكم.
يتوفر أيضًا تغليف خط الحقن، عند الطلب، لتوفير مقاومة إضافية للسحق والتآكل أثناء التثبيت.يجب أن تكون مواد التغليف مطابقة للتوافق مع متطلبات سوائل الآبار ودرجة الحرارة.

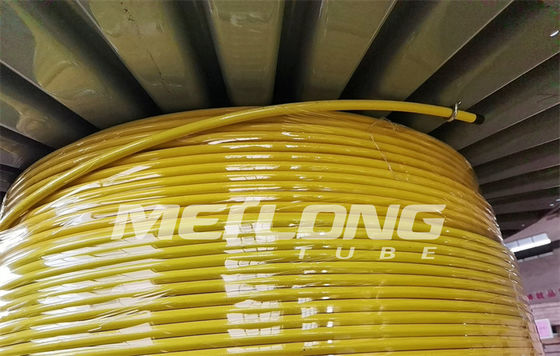

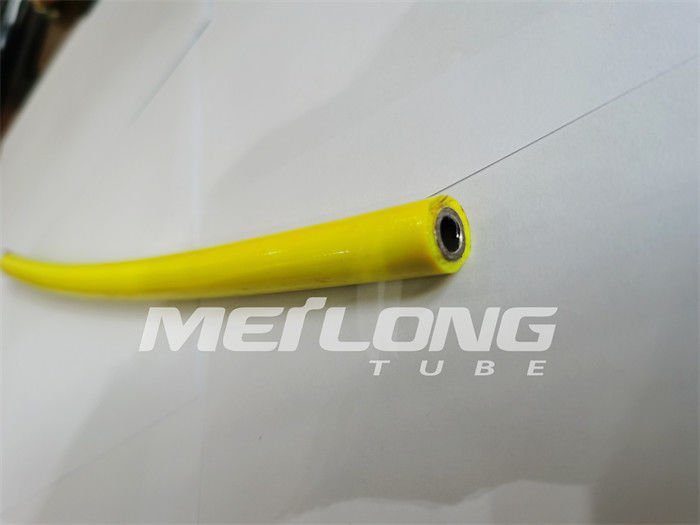

خط الحقن المغلف
تقدم MEILONG تغليف خطوط التحكم والحقن لتوفير مزيد من المتانة، فضلاً عن المقاومة الكيميائية والتآكل لتلبية المتطلبات المتخصصة لكل مشروع، ونحن نقدم أنواع تغليف مختلفة، مثل: HDPE (البولي إيثيلين عالي الكثافة)، Santoprene، PVC (البولي فينيل كلورايد). )، هايلار وPVDF (فلوريد البولي فينيلدين).
يتم استخدام العبوات المسطحة بشكل شائع عندما يتم إنهاء عدة خطوط مختلفة بنفس العمق تقريبًا في البئر.
تشمل التطبيقات الشائعة أنظمة الآبار الذكية، وخطوط حقن المواد الكيميائية العميقة مع كابل قياس قاع البئر وخطوط صمام الأمان مع خطوط حقن المواد الكيميائية الضحلة.بالنسبة لبعض التطبيقات، يتم أيضًا تغليف قضبان الصدمات في العبوة المسطحة لتوفير مقاومة إضافية للسحق.
المعايير والموافقات
يتم تصنيع خطوط الحقن وفقًا لمعايير ASTM المعمول بها لكل مادة محددة.
يمكن توفير الأنابيب مغسولة ومملوءة ومصفاة وفقًا لمتطلبات العميل ووفقًا لمعايير NAS/SAE المناسبة.
الجودة والاختبار
- تم تصنيعها وفقًا لمعايير الفحص القياسية وخطط الجودة
التصميم والبناء
- التغليف لسطر واحد
- ملفات تعريف التغليف لتناسب تطبيقات العملاء
- وضع علامة على الخط المخصص
- مجموعة كاملة من مواد التطبيق
مواد التغليف
| اسم MSCL | اسم الصناعة | نطاق درجة حرارة | مقاومة التآكل | مقاومة المحاليل الملحية | مقاومة الهيدروكربونات |
| نايلون 11 | الريلسان 11، نايلون 11، بولي أميد | -60 درجة مئوية إلى 135 درجة مئوية | 5 | 3 | 5 |
| البولي بروبلين | البولي أوليفين | -25 درجة مئوية إلى 150 درجة مئوية | 3 | 5 | 3 |
| TPE، TPR، TPV | سانتوبرين | -30 درجة مئوية إلى 135 درجة مئوية | 3 | 5 | 3 |
| PVDF | سوليف، كينار | -30 درجة مئوية إلى 150 درجة مئوية | 4 | 4 | 5 |
| إكتف | هالار | -75 درجة مئوية إلى 150 درجة مئوية | 5 | 5 | 5 |
| ETFE | تفزيل | -100 درجة مئوية إلى 150 درجة مئوية | 5 | 5 | 5 |
| محطة إثراء الوقود | تفلون | -110 درجة مئوية إلى 150 درجة مئوية | 3 | 5 | 5 |
| وزارة الخارجية / PFA | تفلون | -110 درجة مئوية إلى 250 درجة مئوية | 3 | 5 | 5 |
5 = ممتاز 1 = ضعيف
مميزات خط الحقن المغلف
تعظيم حماية خط قاع البئر
زيادة مقاومة السحق أثناء التثبيت
حماية خط التحكم ضد التآكل والقرص
القضاء على فشل التآكل الإجهادي على المدى الطويل لخط التحكم
تحسين الملف الشخصي لقط
تغليف فردي أو متعدد لسهولة التشغيل وحماية إضافية
درجات السبائك المتاحة لأنابيب خط الحقن داخل التغليف
| أنابيب سبائك |
هيدروليكي يتحكم |
المواد الكيميائية حقنة |
تأليب الكلوريد / مقاومة التآكل للشقوق |
كبريتيد الهيدروجين / ثاني أكسيد الكربون مقاومة |
مقاومة تكسير التآكل الناتج عن إجهاد الكلوريد (SCC). | مواصفات UNS/ASTM |
|
غير القابل للصدأ 316L – 170 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | S31603 / A269 | |||
|
دوبلكس 2205 – 485 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32205 / A789 |
|
دوبلكس 2507 – 550 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | S32750 / A789 |
|
إنكولوي 825 - 240 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N08825 / B704 |
|
إنكونيل 625 - 414 ميجا باسكال دقيقة.قوة الخضوع أنابيب الضغط الملحومة التماس |
• | • | • | • | • | N06625 / B704 |
ملفات تعريف التغليف القياسية
| مستديرة، سطر واحد | غرض | الأبعاد القياسية |
 |
خط OD 1/8 بوصة | 0.250 بوصة (6.35 ملم) ضياء. |
| خط OD 1/4 بوصة | 0.433 بوصة (11.0 ملم) ضياء. | |
| خط OD 3/8 بوصة | 0.535 بوصة (13.6 ملم) ضياء. | |
| خط OD 1/2 بوصة | 0.660 بوصة (16.8 ملم) ضياء. |
| مربع، سطر واحد | غرض | الأبعاد القياسية |
|
خط OD 1/8 بوصة | 0.250 بوصة × 0.250 بوصة (6.35 مم × 6.35 مم) |
| خط OD 1/4 بوصة | 0.433 بوصة × 0.433 بوصة (11.0 مم × 11.0 مم) | |
| خط OD 3/8 بوصة | 0.535 بوصة × 0.535 بوصة (13.6 مم × 13.6 مم) | |
| خط OD 1/2 بوصة | 0.660 بوصة × 0.660 بوصة (16.8 مم × 16.8 مم) |
| مستطيل، 2 خط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.710 بوصة (18.0 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
| مستطيل، 3 خطوط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.990 بوصة (25.1 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
