تفاصيل المنتج:
|
| سبيكة: | Incoloy 825 ، UNS N08825 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM B704 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | Incoloy 825 ss الأنابيب الشعرية,الأنابيب الشعرية ss UNS N08825,خط الحقن الكيميائي مع خط متعدد |
||
Incoloy 825 خط التحكم الهيدروليكي المسطح مع خطوط متعددة لحقول النفط والغاز
تقدم MEILONG تغليف خطوط التحكم لتوفير المزيد من المتانة، فضلاً عن المقاومة الكيميائية والتآكل لتلبية المتطلبات المتخصصة لكل مشروع، ونحن نقدم أنواع تغليف مختلفة، مثل: HDPE (البولي إيثيلين عالي الكثافة)، Santoprene، PVC (البولي فينيل كلورايد)، هايلر وPVDF (فلوريد البولي فينيلدين).
خط التحكم الهيدروليكي الملحوم عبارة عن سدادة عائمة مسحوبة وفقًا لمواصفات ASTM ومتوفر بأي طول.تشمل أنواع المواد المستخدمة في خطوط التحكم الهيدروليكية الفولاذ المقاوم للصدأ TP316L الذي يناسب البيئات شديدة التآكل إلى المتوسطة، والفولاذ المقاوم للصدأ المزدوج 2205، والفولاذ المقاوم للصدأ سوبر دوبلكس 2507، وسبائك النيكل Incoloy 825، وInconel 625، وهي مناسبة للبيئات شديدة التآكل وضغوط العمل ودرجات الحرارة العالية. .يجب أن تكون سوائل نظام التحكم متوافقة مع البيئات ودرجات حرارة التشغيل لخط التحكم.
يتوفر أيضًا تغليف خط التحكم، عند الطلب، لتوفير مقاومة إضافية للسحق والتآكل أثناء التثبيت.يجب أن تكون مواد التغليف مطابقة للتوافق مع متطلبات سوائل الآبار ودرجة الحرارة.

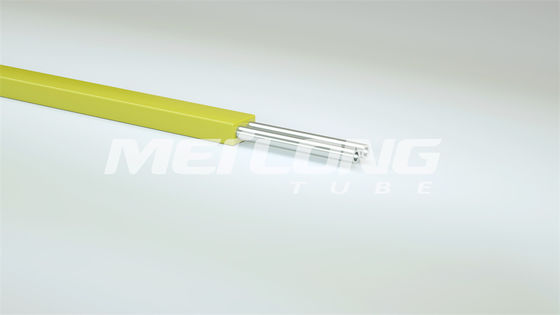

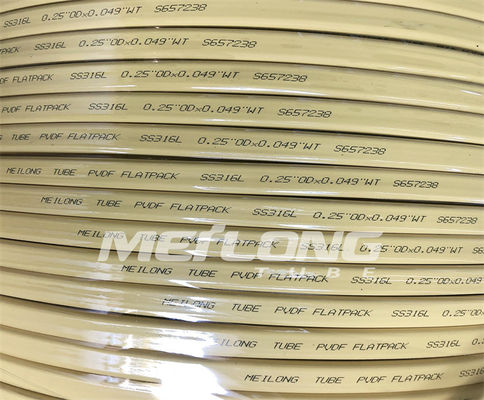

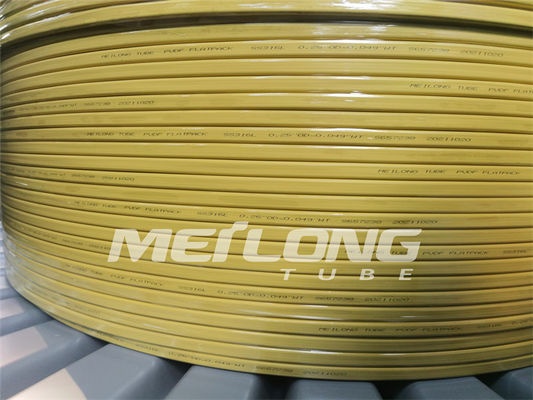

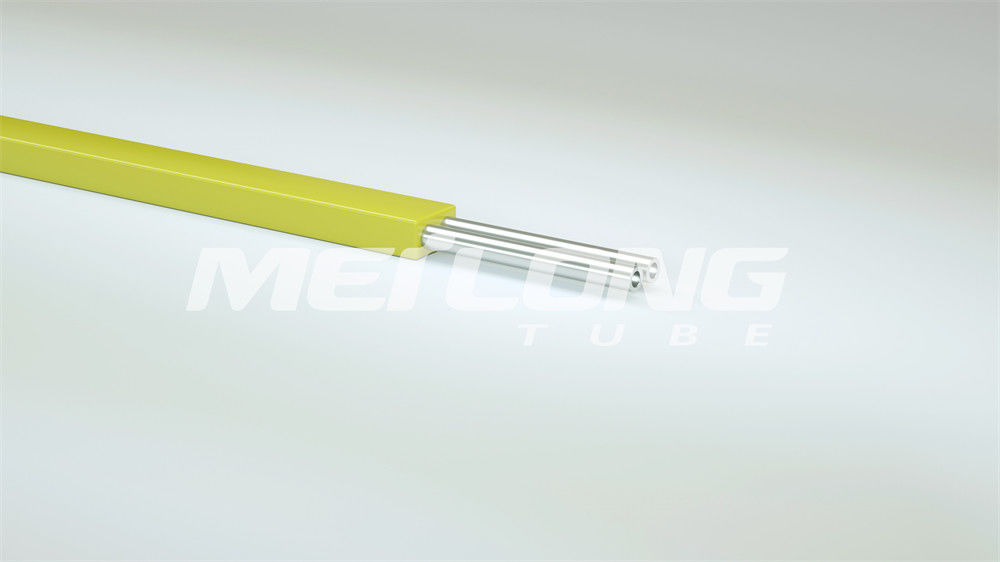

حزمة مسطحة لخط التحكم المغلف
التغليف عبارة عن مادة بلاستيكية يتم بثقها فوق أنبوب معدني.التغليف يمنع تلف الأنابيب المعدنية أثناء عملية التصنيع.يوفر التغليف أيضًا مقاومة إضافية للتآكل ويكون مطلوبًا إذا تم تركيب واقيات الكابلات لتعزيز قوة التثبيت على كل وصلة أنابيب إنتاج.
تتوفر التغليفات في مجموعة واسعة من التكوينات مع خيارات تغليف تمرير واحد وتغليف تمرير مزدوج لمزيد من الحماية.
تطبيق فلاتباك
يتم استخدام العبوات المسطحة بشكل شائع عندما يتم إنهاء عدة خطوط مختلفة بنفس العمق تقريبًا في البئر.
تشمل التطبيقات الشائعة أنظمة الآبار الذكية، وخطوط حقن المواد الكيميائية العميقة مع كابل قياس قاع البئر وخطوط صمام الأمان مع خطوط حقن المواد الكيميائية الضحلة.بالنسبة لبعض التطبيقات، يتم أيضًا تغليف قضبان الصدمات في العبوة المسطحة لتوفير مقاومة إضافية للسحق.
المعايير والموافقات
يتم تصنيع خطوط التحكم وفقًا لمعايير ASTM المعمول بها لكل مادة محددة.
يمكن توفير الأنابيب مغسولة ومملوءة ومصفاة وفقًا لمتطلبات العميل ووفقًا لمعايير NAS/SAE المناسبة.
الجودة والاختبار
- تم تصنيعها وفقًا لمعايير الفحص القياسية وخطط الجودة
التصميم والبناء
- التغليف لسطر واحد
- ملفات تعريف التغليف لتناسب تطبيقات العملاء
- وضع علامة على الخط المخصص
- مجموعة كاملة من مواد التطبيق
مواد التغليف
- PP (البولي بروبيلين) /TPR (سانتوبرين) / PA
(نايلون) / PVDF / ETFE (تفزيل) / ECTFE (هالار)
FEP / PFA / ECA 3000
ميزات خط التحكم المغلف Flatpack
تعظيم حماية خط قاع البئر
زيادة مقاومة السحق أثناء التثبيت
حماية خط التحكم ضد التآكل والقرص
القضاء على فشل التآكل الإجهادي على المدى الطويل لخط التحكم
تحسين الملف الشخصي لقط
تغليف فردي أو متعدد لسهولة التشغيل وحماية إضافية
درجات السبائك المتوفرة لأنابيب خط التحكم داخل التغليف
| الأوستنيتي: | 316 لتر |
| دوبلكس: |
S31803/S32205 S32750 |
| سبائك النيكل: |
N08825 N06625 |
مواد التغليف:
| اسم MSCL | اسم الصناعة | نطاق درجة حرارة | مقاومة التآكل | مقاومة المحاليل الملحية | مقاومة الهيدروكربونات |
| نايلون 11 | الريلسان 11، نايلون 11، بولي أميد | -60 درجة مئوية إلى 135 درجة مئوية | 5 | 3 | 5 |
| البولي بروبلين | البولي أوليفين | -25 درجة مئوية إلى 150 درجة مئوية | 3 | 5 | 3 |
| TPE، TPR، TPV | سانتوبرين | -30 درجة مئوية إلى 135 درجة مئوية | 3 | 5 | 3 |
| PVDF | سوليف، كينار | -30 درجة مئوية إلى 150 درجة مئوية | 4 | 4 | 5 |
| إكتف | هالار | -75 درجة مئوية إلى 150 درجة مئوية | 5 | 5 | 5 |
| ETFE | تفزيل | -100 درجة مئوية إلى 150 درجة مئوية | 5 | 5 | 5 |
| محطة إثراء الوقود | تفلون | -110 درجة مئوية إلى 150 درجة مئوية | 3 | 5 | 5 |
| وزارة الخارجية / PFA | تفلون | -110 درجة مئوية إلى 250 درجة مئوية | 3 | 5 | 5 |
5 = ممتاز؛1 = فقير
ملفات تعريف تغليف Flatpack القياسية
| مستديرة، سطر واحد | غرض | الأبعاد القياسية |
 |
خط OD 1/8 بوصة | 0.250 بوصة (6.35 ملم) ضياء. |
| خط OD 1/4 بوصة | 0.433 بوصة (11.0 ملم) ضياء. | |
| خط OD 3/8 بوصة | 0.535 بوصة (13.6 ملم) ضياء. | |
| خط OD 1/2 بوصة | 0.660 بوصة (16.8 ملم) ضياء. |
| مربع، سطر واحد | غرض | الأبعاد القياسية |
|
خط OD 1/8 بوصة | 0.250 بوصة × 0.250 بوصة (6.35 مم × 6.35 مم) |
| خط OD 1/4 بوصة | 0.433 بوصة × 0.433 بوصة (11.0 مم × 11.0 مم) | |
| خط OD 3/8 بوصة | 0.535 بوصة × 0.535 بوصة (13.6 مم × 13.6 مم) | |
| خط OD 1/2 بوصة | 0.660 بوصة × 0.660 بوصة (16.8 مم × 16.8 مم) |
| مستطيل، 2 خط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.710 بوصة (18.0 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
| مستطيل، 3 خطوط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.990 بوصة (25.1 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
خصائص أنابيب خط التحكم في التغليف
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| 825 | N08825 | 1/8 | 0.125 | 0.028 | 12.389 | 45,914 | 11,266 | 14500 |
| 825 | N08825 | 1/8 | 0.125 | 0.035 | 15486 | 57,392 | 14,083 | 17,400 |
| 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8427 | 8700 |
| 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11600 |
| 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16675 |
| 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24903 | 7,919 | 7،250 |
| 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34142 | 10,022 | 10,150 |
| 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12174 | 13,775 |
| 825 | N08825 | 1/2 | 0.500 | 0.049 | 4،912 | 18,173 | 6,164 | 5800 |
| 825 | N08825 | 1/2 | 0.500 | 0.065 | 6701 | 24,831 | 7,905 | 7،250 |
| 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9736 | 10,150 |
| 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19865 | 6,324 | 5800 |
| 825 | N08825 | 5/8 | 0.625 | 0.083 | 6846 | 25,367 | 8,076 | 7,975 |
| 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12،110 | 4،108 | 3,625 |
| 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5268 | 5,075 |
| 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6727 | 6,525 |
يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الخضوع
تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
