تفاصيل المنتج:
|
| سبيكة: | دوبلكس 2205 ، UNS S32205 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | الحقن الكيميائي أسفل الحفرة في الآبار الحرارية الجوفية |
| معيار: | ASTM A789 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | أنابيب سبائك النيكل 0.5 بوصة,أنابيب سبائك النيكل 0.065 بوصة,أنابيب قاع البئر دوبلكس 2205 |
||
1/2 '' OD x 0.065 '' WT أنابيب الطاقة الحرارية الأرضية في أسفل البئر في ملف مصنوع من دوبلكس 2205
لضمان تدفق السوائل المنتجة وحماية البنية التحتية للإنتاج لديك من الانسداد والتآكل، فأنت بحاجة إلى خطوط حقن موثوقة للمعالجات الكيميائية للإنتاج لديك.تساعد خطوط الحقن الكيميائي من Meilong Tube على تحسين كفاءة معدات وخطوط الإنتاج الخاصة بك، سواء في أسفل البئر أو على السطح.
تتميز الأنابيب الخاصة بنا بالسلامة والجودة لاستخدامها خصيصًا في الظروف تحت سطح البحر في صناعات استخراج النفط والغاز وتوليد الطاقة الحرارية الأرضية.
تطبيق خط الحقن
إن غمر الماء الساخن هو أسلوب استرداد حراري يتم فيه حقن الماء الساخن في الخزان لزيادة إنتاج النفط الخام الثقيل إلى المتوسط.تعمل الحرارة الناتجة عن الماء الساخن على تقليل لزوجة وكثافة النفط الخام مما يسمح له بالتدفق بسهولة إلى بئر الإنتاج.تعمل هذه العملية، المعروفة أيضًا باسم حقن الماء الساخن، على زيادة عامل استخلاص الزيت والحفاظ على معدل إنتاج البئر لفترة أطول.
لقد شهد صعود التنمية العالمية في القرن الماضي زيادة سريعة في الطلب على النفط.وقد اجتذبت الزيوت الثقيلة العالم أجمع بسبب احتياطياتها الوفيرة وتطورها المتزايد في العقود الماضية.تم تطبيق تقنيات مختلفة مثل الإنتاج البارد والحراري لاستعادة زيوت المكمن الثقيلة.تشمل طرق الإنتاج البارد الغمر الكيميائي (غمر البوليمر، غمر المواد الخافضة للتوتر السطحي، غمر الغاز وما إلى ذلك)، والاستنفاد الطبيعي وغمر المياه.يشمل الإنتاج الحراري حقن السائل الحراري في الخزان، مثل تحفيز البخار الدوري، وغمر البخار، وتصريف الجاذبية بمساعدة البخار أو توليد الحرارة في الخزان.يتم استخدام نفس التقنية والطريقة لحقن الماء الساخن في آبار الطاقة الحرارية الأرضية لتحقيق تبادل المواد.
الحجم النموذجي لخط الحقن الكيميائي
القطر الخارجي لخطوط التحكم هو بشكل أساسي 3/8 بوصة (9.53 مم)، 1/2 بوصة (12.7 مم0).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)، 0.083 بوصة (2.11 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
أهمية خط الحقن الكيميائي
كل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل ملف أنابيب هيدروستاتيكي بحد أدنى 11600 رطل لكل بوصة مربعة.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
الاختبارات الأخرى هي اختبار التيار الدوامي، والمواد الكيميائية، والتسطيح، والحرق، والشد، والإنتاج، والاستطالة، والصلابة لجودة المواد.
دور خط الحقن الكيميائي
في صناعة النفط والغاز نقوم بحقن المواد الكيميائية بالترتيب
لحماية البنية التحتية
لتحسين العمليات
لضمان التدفق
ولتحسين الإنتاجية
سبائك لخطوط الحقن
| الأوستنيتي: | 316 لتر | أستم أ-269 |
| دوبلكس: |
S31803/S32205 S32750 |
أستم أ-789 أستم أ-789 |
| سبائك النيكل: |
N08825 N06625 |
أستم ب-704؛أستم ب-423 أستم ب-704؛أستم ب-444 |
ميزات أنابيب خط الحقن
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
خط حقن دوبلكس 2205
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم | نتروجين |
| % | % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
دوبلكس 2205 عبارة عن فولاذ مقاوم للصدأ مزدوج معزز بالنيتروجين تم تطويره لمكافحة مشاكل التآكل الشائعة التي تواجه الفولاذ المقاوم للصدأ من السلسلة 300."دوبلكس" يصف عائلة من الفولاذ المقاوم للصدأ التي ليست الأوستنيتي بالكامل، مثل الفولاذ المقاوم للصدأ SS304، ولا حديدية بحتة، مثل الفولاذ المقاوم للصدأ SS430.يتكون هيكل الفولاذ المقاوم للصدأ المزدوج 2205 من أحواض الأوستينيت المحاطة بمرحلة الفريت المستمرة.في حالة التلدين، يحتوي دوبلكس 2205 على حوالي 40-50% من الفريت.غالبًا ما يشار إليها باسم درجة حصان العمل، تعتبر دوبلكس 2205 هي الدرجة الأكثر استخدامًا على نطاق واسع في عائلة الفولاذ المقاوم للصدأ المزدوجة.
تتمثل ميزة الهيكل المزدوج في أنه يجمع بين الصفات المفضلة لسبائك الحديد (مقاومة التآكل الناتج عن الإجهاد والقوة العالية) مع تلك الخاصة بالسبائك الأوستنيتي (سهولة التصنيع ومقاومة التآكل).
يجب أن يقتصر استخدام الفولاذ المقاوم للصدأ على الوجهين 2205 على درجات حرارة أقل من 600 درجة فهرنهايت. قد يؤدي التعرض لدرجات الحرارة المرتفعة الممتدة إلى هشاشة الفولاذ المقاوم للصدأ على الوجهين 2205.
مقاومة التآكل لخط الحقن المزدوج 2205
يعد الفولاذ المقاوم للصدأ المزدوج 2205 حلاً فعالاً من حيث التكلفة للعديد من التطبيقات حيث يكون الفولاذ المقاوم للصدأ من سلسلة 300 عرضة للتشقق الناتج عن التآكل الناتج عن إجهاد الكلوريد.يحدث التشقق الناتج عن التآكل الإجهادي عندما يتعرض الفولاذ المقاوم للصدأ لإجهاد الشد، أثناء ملامسته للمحاليل التي تحتوي على الكلوريدات.تؤدي زيادة درجات الحرارة أيضًا إلى زيادة قابلية الفولاذ المقاوم للصدأ للضغط على التشقق الناتج عن التآكل.
مزيج الكروم والموليبدينوم والنيتروجين ينقل المقاومة الجيدة البالغة 2205 إلى تأليب الكلوريد وتآكل الشقوق.تعتبر هذه المقاومة مهمة للغاية بالنسبة لخدمات مثل البيئات البحرية والمياه قليلة الملوحة وعمليات التبييض وأنظمة المياه ذات الحلقة المغلقة وبعض تطبيقات تجهيز الأغذية.توفر المحتويات العالية من الكروم والموليبدينوم والنيتروجين في 2205 مقاومة للتآكل تتفوق على الفولاذ المقاوم للصدأ الشائع، مثل SS316L وSS317L في معظم البيئات.
وزن أنابيب خط الحقن لكل متر (كجم)
دوبلكس 2205 (UNS S32205)
| التطوير التنظيمي | وزن | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0431 | 0.0500 | - | - | - |
| 1/4 | 0.250 | 0.0988 | 0.1195 | 0.1564 | 0.1910 | 0.2200 |
| 3/8 | 0.375 | 0.1542 | 0.1890 | 0.2536 | 0.3200 | 0.3849 |
| 1/2 | 0.500 | 0.2099 | 0.2584 | 0.3509 | 0.4490 | 0.5496 |
| 5/8 | 0.625 | 0.2655 | 0.3280 | 0.4482 | 0.5781 | 0.7143 |
| 3/4 | 0.750 | 0.3210 | 0.3974 | 0.5454 | 0.7071 | 0.8790 |
خصائص أنابيب الطاقة الحرارية الأرضية
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | وزن | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | بسي | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| دوبلكس 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| دوبلكس 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| دوبلكس 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9715 | 26,065 | 9715 | 10,875 |
| دوبلكس 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14500 |
| دوبلكس 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7،250 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9082 | 25,230 | 9,156 | 10,150 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12.056 | 29,302 | 11,629 | 13,050 |
| دوبلكس 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34858 | 14,087 | 16675 |
| دوبلكس 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7،250 |
| دوبلكس 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25172 | 9,126 | 10,150 |
| دوبلكس 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| دوبلكس 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5785 | 5800 |
| دوبلكس 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23،038 | 7,492 | 7,975 |
| دوبلكس 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9،288 | 10,150 |
| دوبلكس 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4887 | 5,075 |
| دوبلكس 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6344 | 6,525 |
| دوبلكس 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23.560 | 7,919 | 8700 |
يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الخضوع
تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

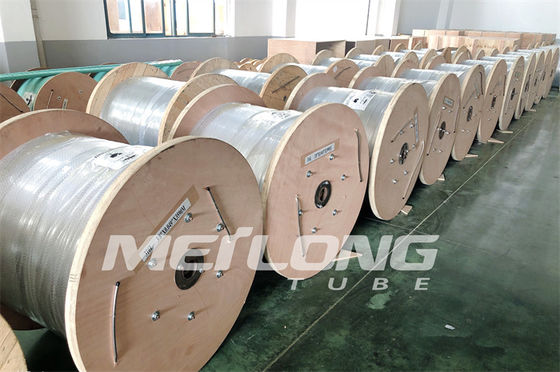

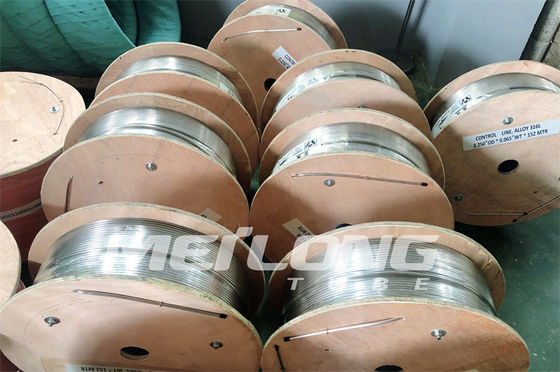

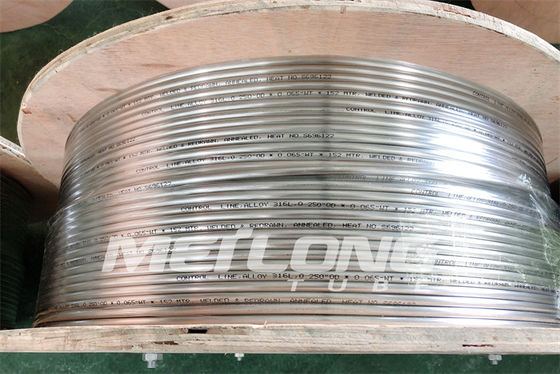

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
