تفاصيل المنتج:
|
| سبيكة: | سوبر دوبلكس 2507 ، UNS S32750 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | الحقن الكيميائي أسفل الحفرة في الآبار الحرارية الجوفية |
| معيار: | ASTM A789 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | 0.375in OD أنابيب الطاقة الحرارية الأرضية,0.065in أنابيب الطاقة الحرارية الأرضية,أنابيب معدنية ملفوفة في قاع البئر |
||
3/8 '' OD × 0.065 '' WT خط حقن لفائف الأنابيب الحرارية الأرضية في قاع البئر
تقوم شركة Meilong Tube بتصنيع أنابيب ملفوفة غير ملحومة ومعاد رسمها وملحومة ومعاد رسمها خصيصًا، وهي مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي المقاوم للتآكل، والفولاذ المزدوج، والفولاذ المقاوم للصدأ فائق الازدواج، ودرجات سبائك النيكل.يتم استخدام الأنابيب كخطوط تحكم هيدروليكية وخطوط حقن كيميائية تخدم بشكل خاص صناعة النفط والغاز والطاقة الحرارية الأرضية.
تطبيق خط الحقن
إن غمر الماء الساخن هو أسلوب استرداد حراري يتم فيه حقن الماء الساخن في الخزان لزيادة إنتاج النفط الخام الثقيل إلى المتوسط.تعمل الحرارة الناتجة عن الماء الساخن على تقليل لزوجة وكثافة النفط الخام مما يسمح له بالتدفق بسهولة إلى بئر الإنتاج.تعمل هذه العملية، المعروفة أيضًا باسم حقن الماء الساخن، على زيادة عامل استخلاص الزيت والحفاظ على معدل إنتاج البئر لفترة أطول.
لقد شهد صعود التنمية العالمية في القرن الماضي زيادة سريعة في الطلب على النفط.وقد اجتذبت الزيوت الثقيلة العالم أجمع بسبب احتياطياتها الوفيرة وتطورها المتزايد في العقود الماضية.تم تطبيق تقنيات مختلفة مثل الإنتاج البارد والحراري لاستعادة زيوت المكمن الثقيلة.تشمل طرق الإنتاج البارد الغمر الكيميائي (غمر البوليمر، غمر المواد الخافضة للتوتر السطحي، غمر الغاز وما إلى ذلك)، والاستنفاد الطبيعي وغمر المياه.يشمل الإنتاج الحراري حقن السائل الحراري في الخزان، مثل تحفيز البخار الدوري، وغمر البخار، وتصريف الجاذبية بمساعدة البخار أو توليد الحرارة في الخزان.يتم استخدام نفس التقنية والطريقة لحقن الماء الساخن في آبار الطاقة الحرارية الأرضية لتحقيق تبادل المواد.
| الحجم الإمبراطوري | الحجم المتري | ||
|
التطوير التنظيمي بوصة |
WT بوصة |
التطوير التنظيمي مم |
WT مم |
| 1/8 (0.125) | 0.028 | 3.18 | 0.71 |
| 0.035 | 3.18 | 0.89 | |
| 3/16 (0.188) | 0.028 | 4.76 | 0.71 |
| 0.035 | 4.76 | 0.89 | |
| 0.049 | 4.76 | 1.24 | |
| 1/4 (0.250) | 0.035 | 6.35 | 0.89 |
| 0.049 | 6.35 | 1.24 | |
| 0.065 | 6.35 | 1.65 | |
| 0.083 | 6.35 | 2.11 | |
| 3/8 (0.375) | 0.035 | 9.53 | 0.89 |
| 0.049 | 9.53 | 1.24 | |
| 0.065 | 9.53 | 1.65 | |
| 0.083 | 9.53 | 2.11 | |
| 1/2 (0.500) | 0.035 | 12.7 | 0.89 |
| 0.049 | 12.7 | 1.24 | |
| 0.065 | 12.7 | 1.65 | |
| 0.083 | 12.7 | 2.11 | |
الحجم النموذجي لخط الحقن الكيميائي
القطر الخارجي لخطوط التحكم هو بشكل أساسي 3/8 بوصة (9.53 مم)، 1/2 بوصة (12.7 مم0).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)، 0.083 بوصة (2.11 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
أهمية خط الحقن الكيميائي
كل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل ملف أنابيب هيدروستاتيكي بحد أدنى 11600 رطل لكل بوصة مربعة.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
الاختبارات الأخرى هي اختبار التيار الدوامي، والمواد الكيميائية، والتسطيح، والحرق، والشد، والإنتاج، والاستطالة، والصلابة لجودة المواد.
دور خط الحقن الكيميائي
في صناعة النفط والغاز نقوم بحقن المواد الكيميائية بالترتيب
لحماية البنية التحتية
لتحسين العمليات
لضمان التدفق
ولتحسين الإنتاجية
سبائك لخطوط الحقن
| الأوستنيتي: | 316 لتر | أستم أ-269 |
| دوبلكس: |
S31803/S32205 S32750 |
أستم أ-789 أستم أ-789 |
| سبائك النيكل: |
N08825 N06625 |
أستم ب-704؛أستم ب-423 أستم ب-704؛أستم ب-444 |
ميزات أنابيب خط الحقن
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
سوبر دوبلكس 2507 لخط الحقن الكيميائي
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم | نتروجين | نحاس |
| % | % | % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
معادلة القاعدة
| درجة | رقم الأمم المتحدة | معيار اليورو | |
| لا | اسم | ||
| سبيكة | أستم / أسم | EN10216-5 | EN10216-5 |
| 2507 | S32750 | 1.4410 | X2CrNiMoN25-7-4 |
دوبلكس 2507 عبارة عن فولاذ مقاوم للصدأ مزدوج للغاية مصمم للتطبيقات التي تتطلب قوة استثنائية ومقاومة للتآكل.تحتوي السبائك 2507 على 25% كروم، و4% موليبدينوم، و7% نيكل.يؤدي هذا المحتوى العالي من الموليبدينوم والكروم والنيتروجين إلى مقاومة ممتازة لتنقر الكلوريد وهجوم تآكل الشقوق، ويوفر الهيكل المزدوج 2507 مقاومة استثنائية للتشقق الناتج عن إجهاد الكلوريد.
يجب أن يقتصر استخدام دوبلكس 2507 على التطبيقات التي تقل عن 600 درجة فهرنهايت (316 درجة مئوية).يمكن أن يؤدي التعرض لدرجات الحرارة المرتفعة لفترة طويلة إلى تقليل المتانة ومقاومة التآكل للسبائك 2507.
يمتلك الدوبلكس 2507 خصائص ميكانيكية ممتازة.في كثير من الأحيان يمكن استخدام مقياس الضوء من مادة 2507 لتحقيق نفس قوة التصميم لسبائك النيكل الأكثر سمكًا.يمكن أن يؤدي التوفير الناتج في الوزن إلى تقليل التكلفة الإجمالية للتصنيع بشكل كبير.
مقاومة التآكل لخط الحقن سوبر دوبلكس 2507
2507 دوبلكس مقاوم للغاية للتآكل الموحد بواسطة التيار المتردد العضوي. سوبر دوبلكس 2507 صفائح مثل حمض الفورميك والخليك.كما أنه شديد المقاومة للأحماض غير العضوية، خاصة إذا كانت تحتوي على الكلوريدات.تتميز السبائك 2507 بمقاومة عالية للتآكل الحبيبي المرتبط بالكربيد.نظرًا للجزء الحديدي من البنية المزدوجة للسبائك، فهي مقاومة جدًا للتآكل الناتج عن الإجهاد في البيئات الدافئة التي تحتوي على الكلوريد.من خلال إضافات الكروم والموليبدينوم والنيتروجين يتم تحسين التآكل الموضعي مثل الحفر والشقوق.تتمتع السبائك 2507 بمقاومة موضعية ممتازة للتنقر.
خصائص خط الحقن سوبر دوبلكس 2507
مقاومة عالية للتآكل الناتج عن إجهاد الكلوريد
قوة عالية
مقاومة فائقة لتنقر الكلوريد وتآكل الشقوق
مقاومة جيدة للتآكل بشكل عام
مقترح للتطبيقات حتى 600 درجة فهرنهايت
انخفاض معدل التمدد الحراري
مزيج من الخصائص التي قدمها هيكل الأوستنيتي والحديدي
قابلية اللحام الجيدة وقابلية التشغيل
وزن أنابيب خط الحقن لكل متر (كجم)
سوبر دوبلكس 2507 (UNS S32750)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0438 | 0.0507 | - | - | - |
| 1/4 | 0.250 | 0.1002 | 0.1213 | 0.1587 | 0.197 | 0.2232 |
| 3/8 | 0.375 | 0.1565 | 0.1917 | 0.2572 | 0.3246 | 0.3904 |
| 1/2 | 0.500 | 0.2129 | 0.2621 | 0.3559 | 0.4554 | 0.5575 |
| 5/8 | 0.625 | 0.2693 | 0.3327 | 0.4547 | 0.5864 | 0.7246 |
| 3/4 | 0.750 | 0.3256 | 0.4031 | 0.5532 | 0.7172 | 0.8916 |
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

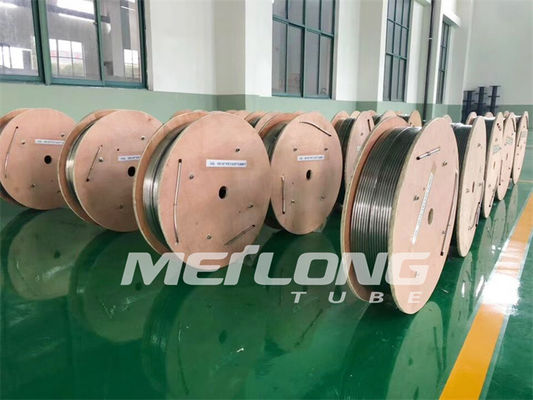

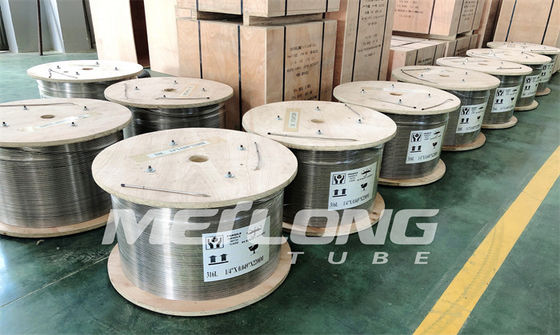

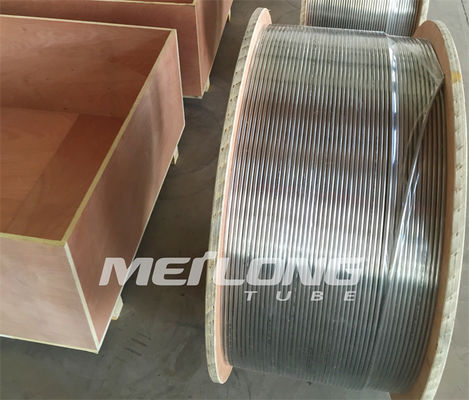

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
