تفاصيل المنتج:
|
| سبيكة: | الفولاذ المقاوم للصدأ 316 لتر | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A269 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | أنابيب ملفوفة من الفولاذ المقاوم للصدأ عالية الشد,أنابيب ملفوفة من الفولاذ المقاوم للصدأ SS316L,خط التحكم الهيدروليكي SS316L ISO9001 |
||
خط التحكم الهيدروليكي لأنابيب الفولاذ المقاوم للصدأ مصنوع من SS316L بقوة شد عالية
تقوم شركة Meilong Tube بتصنيع أنابيب خط التحكم الهيدروليكي غير الملحومة والمعاد رسمها والملحومة والمعاد رسمها والتي تكون مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي المقاوم للتآكل، والفولاذ المزدوج، والفولاذ المقاوم للصدأ فائق الازدواج ودرجات سبائك النيكل.يتم استخدام الأنابيب كخطوط تحكم هيدروليكية وخطوط حقن كيميائية تخدم بشكل خاص صناعة النفط والغاز والطاقة الحرارية الأرضية.
الحجم النموذجي لخط التحكم في الأنابيب المصنوعة من الفولاذ المقاوم للصدأ
القطر الخارجي لخطوط التحكم الهيدروليكية هو بشكل أساسي 1/4 بوصة (6.35 ملم).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
أهمية خط التحكم في أنابيب الفولاذ المقاوم للصدأ
كل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل ملف أنابيب هيدروستاتيكي بحد أدنى 10,150 رطل لكل بوصة مربعة.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
الاختبارات الأخرى هي اختبار التيار الدوامي، والمواد الكيميائية، والتسطيح، والحرق، والشد، والإنتاج، والاستطالة، والصلابة لجودة المواد.
وصف التطبيق للفولاذ المقاوم للصدأخط التحكم في الأنابيب لـ SSSV
صمام الأمان هو صمام يعمل بمثابة حامي لمعداتك.يمكن لصمامات الأمان أن تمنع تلف أوعية الضغط الخاصة بك وحتى منع الانفجارات في منشأتك عند تركيبها في أوعية الضغط.
صمام الأمان هو نوع من الصمامات التي تعمل تلقائيًا عندما يزيد ضغط جانب مدخل الصمام إلى ضغط محدد مسبقًا، لفتح قرص الصمام وتفريغ السائل.تم تصميم نظام صمام الأمان ليكون آمنًا من الفشل بحيث يمكن عزل حفرة البئر في حالة حدوث أي فشل في النظام أو تلف مرافق التحكم في الإنتاج السطحي.
وفي معظم الحالات، يكون من الضروري وجود وسيلة لإغلاق جميع الآبار القادرة على التدفق الطبيعي إلى السطح.سيوفر تركيب صمام الأمان تحت السطح (SSSV) إمكانية الإغلاق في حالات الطوارئ.يمكن تشغيل أنظمة السلامة وفقًا لمبدأ الحماية من الفشل من خلال لوحة التحكم الموجودة على السطح.
يتم التحكم في SCSSV بواسطة خط تحكم من الفولاذ المقاوم للصدأ مقاس ¼ بوصة يتم توصيله بالجزء الخارجي من سلسلة أنابيب البئر ويتم تثبيته عند تركيب أنابيب الإنتاج.اعتمادًا على ضغط رأس البئر، قد يكون من الضروري الاحتفاظ بما يصل إلى 10000 رطل لكل بوصة مربعة على خط التحكم لإبقاء الصمام مفتوحًا.
تطبيقات أخرى
خط التحكم في أنابيب الفولاذ المقاوم للصدأ للحقن الكيميائي
خط التحكم الهيدروليكي العاري والمغلف، عبارة عن أنابيب من السبائك الملفوفة لصمامات الأمان تحت سطح البحر
أوتار السرعة، أوتار العمل، والأنابيب الفولاذية السرية
أنابيب سبائك ملفوفة بالطاقة الحرارية الأرضية
سبائك لخط التحكم في أنابيب الفولاذ المقاوم للصدأ
| الأوستنيتي: | 316 لتر | أستم أ-269 |
| دوبلكس: |
S31803/S32205 S32750 |
أستم أ-789 أستم أ-789 |
| سبائك النيكل: |
N08825 N06625 |
أستم ب-704؛أستم ب-423 أستم ب-704؛أستم ب-444 |
خط التحكم في أنابيب الفولاذ المقاوم للصدأسمات
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
التركيبات الكيميائية لـ SS316Lأنابيب الفولاذ المقاوم للصدأ
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم |
| % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
SS316L عبارة عن فولاذ مقاوم للصدأ من الكروم والنيكل الأوستنيتي مع الموليبدينوم ومحتوى منخفض الكربون.
المقاومة للتآكل
الأحماض العضوية بتركيزات عالية ودرجات حرارة معتدلة
أحماض غير عضوية، مثل أحماض الفوسفوريك والكبريتيك، بتركيزات ودرجات حرارة معتدلة.يمكن أيضًا استخدام الفولاذ في حامض الكبريتيك بتركيزات تزيد عن 90٪ عند درجة حرارة منخفضة.
المحاليل الملحية، مثل الكبريتات والكبريتيدات والكبريتات
البيئات الكاوية
الفولاذ الأوستنيتي عرضة للتشقق الناتج عن التآكل الإجهادي.قد يحدث هذا عند درجات حرارة أعلى من حوالي 60 درجة مئوية (140 درجة فهرنهايت) إذا تعرض الفولاذ لضغوط الشد وفي نفس الوقت يتلامس مع محاليل معينة، خاصة تلك التي تحتوي على الكلوريدات.ولذلك ينبغي تجنب شروط الخدمة هذه.يجب أيضًا مراعاة الظروف التي يتم فيها إغلاق المصانع، حيث يمكن للمكثفات التي تتشكل بعد ذلك أن تطور ظروفًا تؤدي إلى التشقق والحفر الناتج عن التآكل الإجهادي.
يحتوي SS316L على محتوى منخفض من الكربون وبالتالي فهو يتمتع بمقاومة أفضل للتآكل بين الحبيبات مقارنة بالفولاذ من النوع SS316.
وزن أنابيب الفولاذ المقاوم للصدأ لكل متر (كجم)
غير القابل للصدأ 316 لتر (UNS S31603)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
خصائص أنابيب الفولاذ المقاوم للصدأ
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| غير القابل للصدأ 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11600 |
| غير القابل للصدأ 316L | S31603 | 1/8 | 0.125 | 0.035 | 12640 | 52.042 | 11,056 | 15,225 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7،250 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8632 | 10,150 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.049 | 5،483 | 22,575 | 6,222 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7865 | 8700 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11600 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.049 | 4003 | 16,480 | 4835 | 5,075 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.065 | 5،461 | 22.512 | 6,206 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.083 | 7133 | 29364 | 7,648 | 8700 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3،957 | 3,625 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5105 | 5,075 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3296 | 2900 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14686 | 4,283 | 4,350 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18753 | 5,431 | 5800 |
يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الخضوع
تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

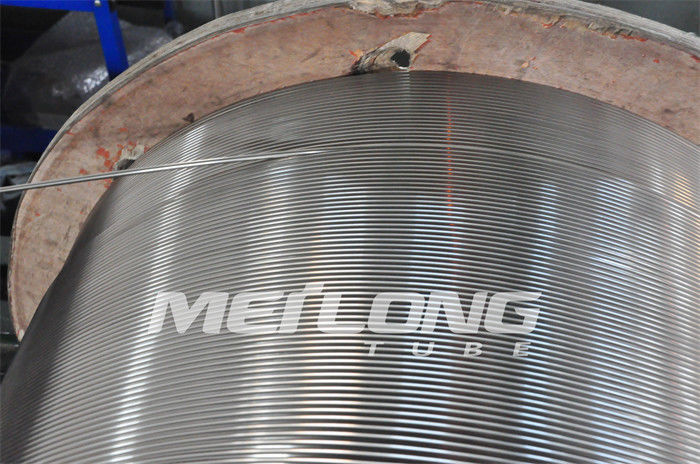

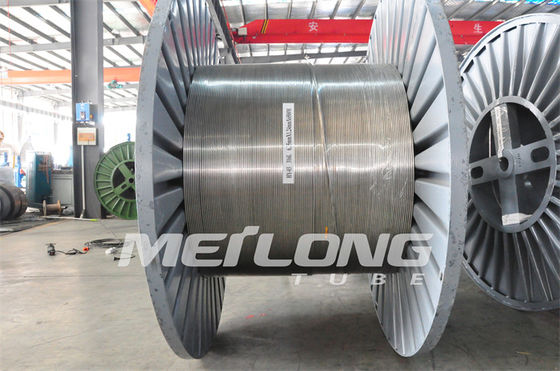

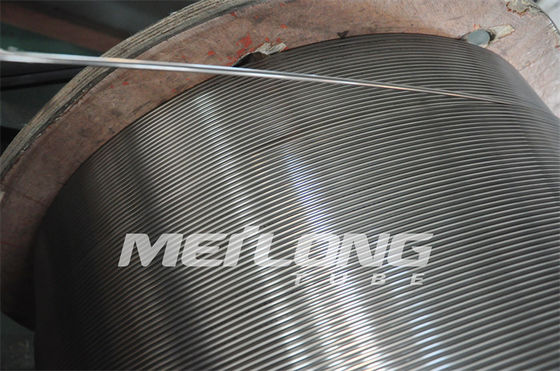

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
