تفاصيل المنتج:
|
| سبيكة: | إنكونيل 625 ، UNS N06625 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM B704 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | خط التحكم المغلف بالضغط العالي,خط التحكم المغلف SS316L,ملف أنابيب الفولاذ المقاوم للصدأ Inconel 3 4 |
||
خط أنابيب شعرية ملفوف عالي الضغط مصنوع من Inconel 625
تقوم شركة Meilong Tube بتصنيع خطوط الأنابيب الشعرية الملفوفة غير الملحومة والمعاد رسمها وإعادة رسمها والتي تكون مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي المقاوم للتآكل والفولاذ المقاوم للصدأ المزدوج والفائق الازدواج ودرجات سبائك النيكل.يتم استخدام الأنابيب كخطوط تحكم هيدروليكية وخطوط حقن كيميائية تخدم بشكل خاص صناعة النفط والغاز والطاقة الحرارية الأرضية.
الحجم النموذجي للخط الشعري
القطر الخارجي للخطوط الشعرية هو بشكل أساسي 1/4 بوصة (6.35 ملم).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)
تتوفر أنابيب خط التحكم الشعري بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
أهميةشعريخط
كل خط شعري على شكل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل خط هيدروليكي على شكل ملف أنابيب هيدروستاتيكي بحد أدنى 15000 رطل لكل بوصة مربعة.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
الاختبارات الأخرى هي اختبار التيار الدوامي، والمواد الكيميائية، والتسطيح، والحرق، والشد، والإنتاج، والاستطالة، والصلابة لجودة المواد.
وصف التطبيق لشعريخط
في جميع مجالات صناعة النفط والغاز، يتم حقن المواد الكيميائية في خطوط المعالجة والسوائل.لنأخذ على سبيل المثال خدمات حقول النفط، حيث يتم استخدام المواد الكيميائية لتغطية جانب حفرة البئر لتحسين الاستقرار.وفي خطوط الأنابيب، فإنها تتجنب التراكم وتحافظ على سلامة البنية التحتية.
دورشعريخط
في صناعة النفط والغاز نقوم بحقن المواد الكيميائية بالترتيب
لحماية البنية التحتية
لتحسين العمليات
لضمان التدفق
ولتحسين الإنتاجية
سبائك لشعريخط
| الأوستنيتي: | 316 لتر | أستم أ-269 |
| دوبلكس: |
S31803/S32205 S32750 |
أستم أ-789 أستم أ-789 |
| سبائك النيكل: |
N08825 N06625 |
أستم ب-704؛أستم ب-423 أستم ب-704؛أستم ب-444 |
شعريميزات الأنابيب الخطية
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
Inconel 625 للخط الشعري الهيدروليكي
| نيكل | الكروم | حديد | الموليبدينوم | كولومبيوم + التنتالوم | كربون | المنغنيز | السيليكون | الفوسفور | الكبريت | الألومنيوم | التيتانيوم | كوبالت |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| دقيقة. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
معادلة القاعدة
| درجة | رقم الأمم المتحدة | معيار اليورو | |
| لا | اسم | ||
| سبيكة | أستم / أسم | EN10216-5 | EN10216-5 |
| 625 | N06625 | 2.4856 | NiCr22Mo9Nb |
وصف المواد إنكونيل 625
Inconel 625 هي مادة ذات مقاومة ممتازة للتنقر والشقوق والتشققات الناتجة عن التآكل.مقاومة عالية لمجموعة واسعة من الأحماض العضوية والمعدنية.قوة جيدة في درجات الحرارة العالية.
صفات
خصائص ميكانيكية ممتازة في درجات الحرارة المنخفضة للغاية والعالية للغاية.
مقاومة متميزة للتنقر، وتآكل الشقوق، والتآكل بين البلورات.
التحرر الكامل تقريبًا من التشقق الناتج عن التآكل الناتج عن الكلوريد.
مقاومة عالية للأكسدة عند درجات حرارة مرتفعة تصل إلى 1050 درجة مئوية.
المقاومة الجيدة للأحماض، مثل النيتريك والفوسفوريك والكبريتيك والهيدروكلوريك، وكذلك للقلويات تجعل من الممكن بناء أجزاء هيكلية رقيقة لنقل الحرارة العالية.
وزن أنابيب السبائك لكل متر (كجم)
إنكونيل 625 (UNS N06625)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0465 | 0.0539 | - | - | - |
| 1/4 | 0.250 | 0.1065 | 0.1288 | 0.1686 | 0.2059 | 0.2372 |
| 3/8 | 0.375 | 0.1663 | 0.2037 | 0.2733 | 0.3449 | 0.4149 |
| 1/2 | 0.500 | 0.2262 | 0.2785 | 0.3782 | 0.4839 | 0.5924 |
| 5/8 | 0.625 | 0.2862 | 0.3535 | 0.481 | 0.6231 | 0.7699 |
| 3/4 | 0.750 | 0.3460 | 0.4283 | 0.5879 | 0.7621 | 0.9475 |
خصائص أنابيب السبائك
أنابيب إعادة رسم المكونات الداخلية الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| انكونيل 625 | N06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57892 | 22,002 | 21,750 |
| انكونيل 625 | N06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| انكونيل 625 | N06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14500 |
| انكونيل 625 | N06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| انكونيل 625 | N06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10182 | 9,425 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.049 | 11.546 | 35,143 | 13,605 | 13,050 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17202 | 18,125 |
| انكونيل 625 | N06625 | 3/8 | 0.375 | 0.083 | 20،648 | 62,839 | 20,901 | 23,200 |
| انكونيل 625 | N06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10588 | 9,425 |
| انكونيل 625 | N06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| انكونيل 625 | N06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| انكونيل 625 | N06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7،250 |
| انكونيل 625 | N06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| انكونيل 625 | N06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34176 | 14,643 | 13,050 |
| انكونيل 625 | N06625 | 3/4 | 0.750 | 0.049 | 5،518 | 16,806 | 7200 | 6,525 |
| انكونيل 625 | N06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8700 |
| انكونيل 625 | N06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
* يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
* يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى لقوة الخضوع
* تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية الأنابيب والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

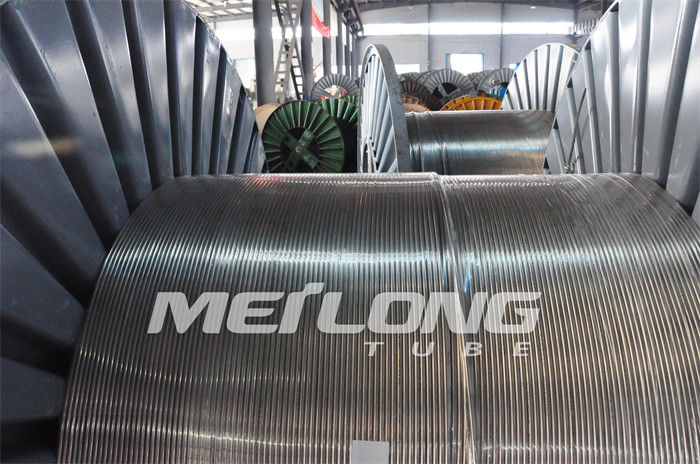

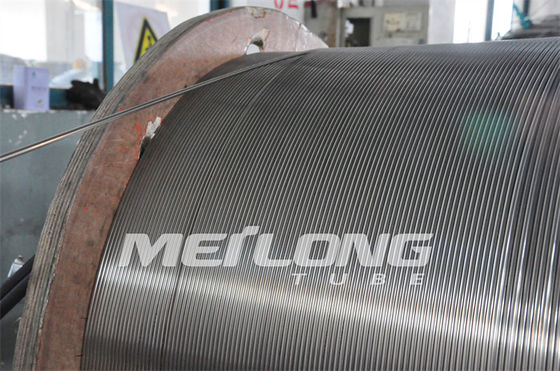

التعبئة - أنابيب الخط الهيدروليكي عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.

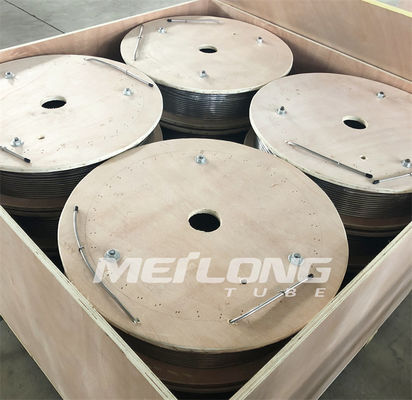

جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
