تفاصيل المنتج:
|
| سبيكة: | TP316L ، UNS S31603 | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A269 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | أنبوب شعري مغلف PVDF,أنبوب شعري ss UNS S31603,لفائف أنابيب الفولاذ المقاوم للصدأ 3 4 OEM |
||
حزمة مسطحة لخط التحكم المغلف بـ PVDF للتطبيقات تحت السطح في آبار النفط والغاز
تقوم شركة Meilong Tube بتصنيع خطوط التحكم الهيدروليكية الملحومة أو غير الملحومة للتطبيقات تحت السطح.يتوفر خط التحكم الهيدروليكي في خمس مواد بشكل رئيسي، وسمك جدار مختلف، ومجموعة واسعة من معدلات ضغط العمل.يتم توفير الخط على مكبات لتلبية متطلبات الطول المحددة.عند الطلب، يتم اختبار الضغط هيدروليكيًا، وتطهيره بغاز النيتروجين، أو سائل الزيت النظيف، ويتم إغلاقه من كلا الطرفين قبل الشحن.
خط التحكم الهيدروليكي الملحوم عبارة عن سدادة عائمة مسحوبة وفقًا لمواصفات ASTM ومتوفر بأي طول.تشمل أنواع المواد المستخدمة في خطوط التحكم الهيدروليكية الفولاذ المقاوم للصدأ TP316L الذي يناسب البيئات شديدة التآكل إلى المتوسطة، والفولاذ المقاوم للصدأ المزدوج 2205، والفولاذ المقاوم للصدأ سوبر دوبلكس 2507، وسبائك النيكل Incoloy 825، وInconel 625، وهي مناسبة للبيئات شديدة التآكل وضغوط العمل ودرجات الحرارة العالية. .يجب أن تكون سوائل نظام التحكم متوافقة مع البيئات ودرجات حرارة التشغيل لخط التحكم.
يتوفر أيضًا تغليف خط التحكم، عند الطلب، لتوفير مقاومة إضافية للسحق والتآكل أثناء التثبيت.يجب أن تكون مواد التغليف مطابقة للتوافق مع متطلبات سوائل الآبار ودرجة الحرارة.

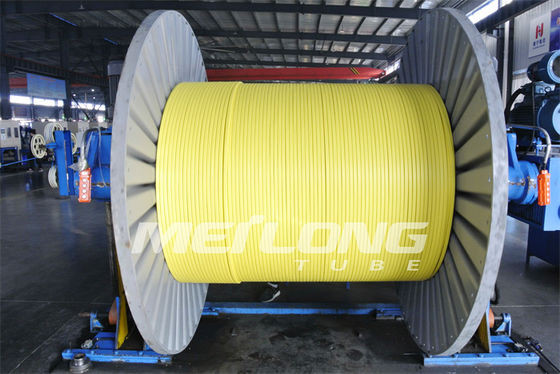

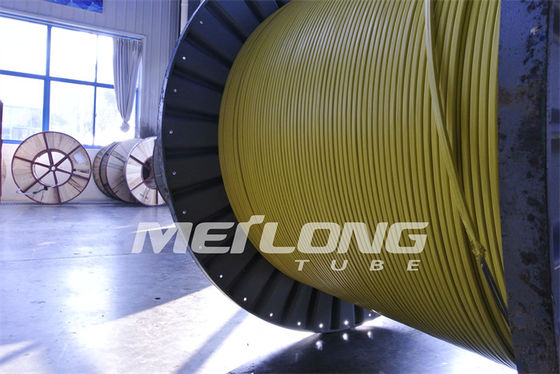

حزمة مسطحة لخط التحكم المغلف
التغليف عبارة عن مادة بلاستيكية يتم بثقها فوق أنبوب معدني.التغليف يمنع تلف الأنابيب المعدنية أثناء عملية التصنيع.يوفر التغليف أيضًا مقاومة إضافية للتآكل ويكون مطلوبًا إذا تم تركيب واقيات الكابلات لتعزيز قوة التثبيت على كل وصلة أنابيب إنتاج.
تتوفر التغليفات في مجموعة واسعة من التكوينات مع خيارات تغليف تمرير واحد وتغليف تمرير مزدوج لمزيد من الحماية.

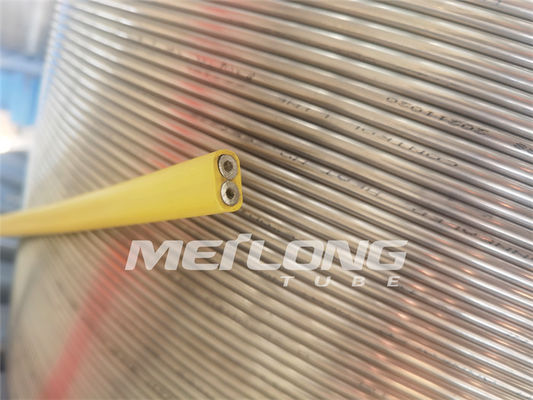

تطبيق فلاتباك
يتم استخدام العبوات المسطحة بشكل شائع عندما يتم إنهاء عدة خطوط مختلفة بنفس العمق تقريبًا في البئر.
تشمل التطبيقات الشائعة أنظمة الآبار الذكية، وخطوط حقن المواد الكيميائية العميقة مع كابل قياس قاع البئر وخطوط صمام الأمان مع خطوط حقن المواد الكيميائية الضحلة.بالنسبة لبعض التطبيقات، يتم أيضًا تغليف قضبان الصدمات في العبوة المسطحة لتوفير مقاومة إضافية للسحق.
المعايير والموافقات
يتم تصنيع خطوط التحكم وفقًا لمعايير ASTM المعمول بها لكل مادة محددة.
يمكن توفير الأنابيب مغسولة ومملوءة ومصفاة وفقًا لمتطلبات العميل ووفقًا لمعايير NAS/SAE المناسبة.
الجودة والاختبار
- تم تصنيعها وفقًا لمعايير الفحص القياسية وخطط الجودة
التصميم والبناء
- التغليف لسطر واحد
- ملفات تعريف التغليف لتناسب تطبيقات العملاء
- وضع علامة على الخط المخصص
- مجموعة كاملة من مواد التطبيق
مواد التغليف
- PP (البولي بروبيلين) /TPR (سانتوبرين) / PA
(نايلون) / PVDF / ETFE (تفزيل) / ECTFE (هالار)
FEP / PFA / ECA 3000
ميزات خط التحكم المغلف Flatpack
تعظيم حماية خط قاع البئر
زيادة مقاومة السحق أثناء التثبيت
حماية خط التحكم ضد التآكل والقرص
القضاء على فشل التآكل الإجهادي على المدى الطويل لخط التحكم
تحسين الملف الشخصي لقط
تغليف فردي أو متعدد لسهولة التشغيل وحماية إضافية
درجات السبائك المتوفرة لأنابيب خط التحكم داخل التغليف
| الأوستنيتي: | 316 لتر |
| دوبلكس: |
S31803/S32205 S32750 |
| سبائك النيكل: |
N08825 N06625 |
التركيب الكيميائي لـ TP316L
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم |
| % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
معادلة القاعدة
| درجة | رقم الأمم المتحدة | معيار اليورو | اليابانية | |
| لا | اسم | جيس | ||
| سبيكة | أستم / أسم | EN10216-5 | EN10216-5 | جيس G3463 |
| 316 لتر | S31603 | 1.4404، 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
TP316L عبارة عن فولاذ مقاوم للصدأ من الكروم والنيكل الأوستنيتي مع الموليبدينوم ومحتوى منخفض من الكربون.
المقاومة للتآكل
الأحماض العضوية بتركيزات عالية ودرجات حرارة معتدلة
أحماض غير عضوية، مثل أحماض الفوسفوريك والكبريتيك، بتركيزات ودرجات حرارة معتدلة.يمكن أيضًا استخدام الفولاذ في حامض الكبريتيك بتركيزات تزيد عن 90٪ عند درجة حرارة منخفضة.
المحاليل الملحية، مثل الكبريتات والكبريتيدات والكبريتات
البيئات الكاوية
الفولاذ الأوستنيتي عرضة للتشقق الناتج عن التآكل الإجهادي.قد يحدث هذا عند درجات حرارة أعلى من حوالي 60 درجة مئوية (140 درجة فهرنهايت) إذا تعرض الفولاذ لضغوط الشد وفي نفس الوقت يتلامس مع محاليل معينة، خاصة تلك التي تحتوي على الكلوريدات.ولذلك ينبغي تجنب شروط الخدمة هذه.يجب أيضًا مراعاة الظروف التي يتم فيها إغلاق المصانع، حيث يمكن للمكثفات التي تتشكل بعد ذلك أن تطور ظروفًا تؤدي إلى التشقق والحفر الناتج عن التآكل الإجهادي.
يحتوي TP316L على محتوى منخفض من الكربون وبالتالي فهو يتمتع بمقاومة أفضل للتآكل بين الحبيبات مقارنة بالفولاذ من النوع TP316.
ملفات تعريف تغليف Flatpack القياسية
| مستديرة، سطر واحد | غرض | الأبعاد القياسية |
 |
خط OD 1/8 بوصة | 0.250 بوصة (6.35 ملم) ضياء. |
| خط OD 1/4 بوصة | 0.433 بوصة (11.0 ملم) ضياء. | |
| خط OD 3/8 بوصة | 0.535 بوصة (13.6 ملم) ضياء. | |
| خط OD 1/2 بوصة | 0.660 بوصة (16.8 ملم) ضياء. |
| مربع، سطر واحد | غرض | الأبعاد القياسية |
|
خط OD 1/8 بوصة | 0.250 بوصة × 0.250 بوصة (6.35 مم × 6.35 مم) |
| خط OD 1/4 بوصة | 0.433 بوصة × 0.433 بوصة (11.0 مم × 11.0 مم) | |
| خط OD 3/8 بوصة | 0.535 بوصة × 0.535 بوصة (13.6 مم × 13.6 مم) | |
| خط OD 1/2 بوصة | 0.660 بوصة × 0.660 بوصة (16.8 مم × 16.8 مم) |
| مستطيل، 2 خط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.710 بوصة (18.0 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
| مستطيل، 3 خطوط | غرض | الأبعاد القياسية |
|
خط OD 1/4 بوصة |
العرض: 0.990 بوصة (25.1 ملم) الارتفاع: 0.410 بوصة (10.4 ملم) |
