تفاصيل المنتج:
|
| سبيكة: | الفولاذ المقاوم للصدأ 316 لتر | سطح: | نظيفة ومشرقة |
|---|---|---|---|
| حالة: | صلب | ملكيات: | تعزيز الشد والعائد |
| ميزة: | أنابيب الضغط العالي | تطبيق: | التحكم الهيدروليكي أسفل الحفرة في آبار النفط والغاز |
| معيار: | ASTM A269 | حجم: | تفاوتات الأبعاد الضيقة |
| معيار التطبيق: | NACE MR0175 / ISO15156 | امتحان: | تم اختبار الطول بنسبة 100٪ هيدروليكيًا |
| إبراز: | NACE MR0175 SS الأنابيب الهيدروليكية,ISO15156 SS الأنابيب الهيدروليكية,لفائف الأنابيب الفولاذية SS316L |
||
NACE MR0175 / ISO15156 الأنابيب الشعرية غير الملحومة المصنوعة من SS316L ASTM A269
تقوم شركة Meilong Tube بتصنيع أنابيب ملفوفة غير ملحومة ومعاد رسمها وملحومة ومعاد رسمها خصيصًا، وهي مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي المقاوم للتآكل، والفولاذ المزدوج، والفولاذ المقاوم للصدأ فائق الازدواج، ودرجات سبائك النيكل.يتم استخدام الأنابيب كخطوط تحكم هيدروليكية وخطوط حقن كيميائية تخدم بشكل خاص صناعة النفط والغاز والطاقة الحرارية الأرضية.
الحجم النموذجي للأنابيب الشعرية
القطر الخارجي لخطوط التحكم هو بشكل أساسي 1/4 بوصة (6.35 ملم).
سمك الجدار: 0.035 بوصة (0.89 ملم)، 0.049 بوصة (1.24 ملم)، 0.065 بوصة (1.65 ملم)
تتوفر أنابيب خط التحكم بأطوال تتراوح من 400 قدم (122 مترًا) إلى 32808 قدمًا (10000 متر).لا يوجد لحام بعقب مداري.
المواصفات الأخرى (1/8 بوصة إلى 3/4 بوصة) متاحة عند الطلب.
أهمية الأنابيب الشعرية

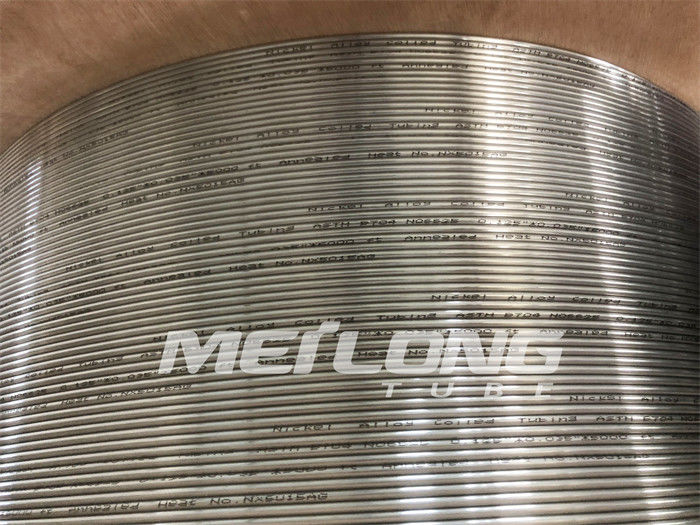

كل ملف أنابيب هو طول مستمر تمامًا بدون اللحامات المدارية.
يتم اختبار كل ملف أنابيب هيدروستاتيكي بحد أدنى 10,150 رطل لكل بوصة مربعة.
يمكن مشاهدة الاختبار في الموقع من قبل مفتشي الطرف الثالث (SGS، BV، DNV).
الاختبارات الأخرى هي اختبار التيار الدوامي، والمواد الكيميائية، والتسطيح، والحرق، والشد، والإنتاج، والاستطالة، والصلابة لجودة المواد.
وصف التطبيق لSSSV
صمام الأمان هو صمام يعمل بمثابة حامي لمعداتك.يمكن لصمامات الأمان أن تمنع تلف أوعية الضغط الخاصة بك وحتى منع الانفجارات في منشأتك عند تركيبها في أوعية الضغط.
صمام الأمان هو نوع من الصمامات التي تعمل تلقائيًا عندما يزيد ضغط جانب مدخل الصمام إلى ضغط محدد مسبقًا، لفتح قرص الصمام وتفريغ السائل.تم تصميم نظام صمام الأمان ليكون آمنًا من الفشل بحيث يمكن عزل حفرة البئر في حالة حدوث أي فشل في النظام أو تلف مرافق التحكم في الإنتاج السطحي.
وفي معظم الحالات، يكون من الضروري وجود وسيلة لإغلاق جميع الآبار القادرة على التدفق الطبيعي إلى السطح.سيوفر تركيب صمام الأمان تحت السطح (SSSV) إمكانية الإغلاق في حالات الطوارئ.يمكن تشغيل أنظمة السلامة وفقًا لمبدأ الحماية من الفشل من خلال لوحة التحكم الموجودة على السطح.
يتم التحكم في SCSSV بواسطة خط تحكم من الفولاذ المقاوم للصدأ مقاس ¼ بوصة يتم توصيله بالجزء الخارجي من سلسلة أنابيب البئر ويتم تثبيته عند تركيب أنابيب الإنتاج.اعتمادًا على ضغط رأس البئر، قد يكون من الضروري الاحتفاظ بما يصل إلى 10000 رطل لكل بوصة مربعة على خط التحكم لإبقاء الصمام مفتوحًا.
تطبيقات أخرى للأنابيب الشعرية
أنابيب سبيكة ملفوفة شعرية للحقن الكيميائي
خط التحكم الهيدروليكي العاري والمغلف، عبارة عن أنابيب من السبائك الملفوفة لصمامات الأمان تحت سطح البحر
أوتار السرعة، أوتار العمل، والأنابيب الفولاذية السرية
أنابيب سبائك ملفوفة بالطاقة الحرارية الأرضية
سبائك للأنابيب الشعرية
| الأوستنيتي: | 316 لتر | أستم أ-269 |
| دوبلكس: |
S31803/S32205 S32750 |
أستم أ-789 أستم أ-789 |
| سبائك النيكل: |
N08825 N06625 |
أستم ب-704؛أستم ب-423 أستم ب-704؛أستم ب-444 |
ميزات الأنابيب الشعرية لخط التحكم
إغلاق الأبعاد التحمل
خصائص ميكانيكية محسنة بشكل كبير
تشطيب سطحي متفوق
نظافة عالية للسطح الداخلي
البيضاوية التي تسيطر عليها ، الانحراف
التركيبات الكيميائية لـ SS316L
| كربون | المنغنيز | الفوسفور | الكبريت | السيليكون | نيكل | الكروم | الموليبدينوم |
| % | % | % | % | % | % | % | % |
| الأعلى. | الأعلى. | الأعلى. | الأعلى. | الأعلى. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
SS316L عبارة عن فولاذ مقاوم للصدأ من الكروم والنيكل الأوستنيتي مع الموليبدينوم ومحتوى منخفض الكربون.
وزن أنابيب السبائك لكل متر (كجم)
الفولاذ المقاوم للصدأ 316 لتر (UNS S31603)
| التطوير التنظيمي | WT | |||||
| جزء | عدد عشري | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
خصائص أنابيب السبائك
أنابيب إعادة رسم المكونات الداخلية غير الملحومة والعائمة.المقدمة في حالة صلب
طول مستمر دون اللحامات المشتركة المدارية
| سبيكة | أونس | التطوير التنظيمي | WT | ضغط العمل | ضغط الانفجار | انهيار الضغط | اختبار الضغط | |
| بوصة | بوصة | بوصة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | رطل لكل بوصة مربعة | ||
| غير القابل للصدأ 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11600 |
| غير القابل للصدأ 316L | S31603 | 1/8 | 0.125 | 0.035 | 12640 | 52.042 | 11,056 | 15,225 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7،250 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8632 | 10,150 |
| غير القابل للصدأ 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.049 | 5،483 | 22,575 | 6,222 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7865 | 8700 |
| غير القابل للصدأ 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11600 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.049 | 4003 | 16,480 | 4835 | 5,075 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.065 | 5،461 | 22.512 | 6,206 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 1/2 | 0.500 | 0.083 | 7133 | 29364 | 7,648 | 8700 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3،957 | 3,625 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5105 | 5,075 |
| غير القابل للصدأ 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3296 | 2900 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14686 | 4,283 | 4,350 |
| غير القابل للصدأ 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18753 | 5,431 | 5800 |
* يعتمد ضغط الانفجار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى من قوة الشد
* يعتمد ضغط الانهيار النظري على الحد الأدنى لسماكة الجدار والحد الأدنى لقوة الخضوع
* تصنيف الضغط عند 100 درجة فهرنهايت (38 درجة مئوية)، في ظروف محايدة وثابتة
عملية الأنابيب الشعرية والتعبئة
سلس - مثقوب، معاد رسمه، مصلب (عملية تداول متعددة التمريرات)
ملحومة - ملحومة طوليًا، معاد رسمها، ومُلدنة (عملية تداول متعددة التمريرات)

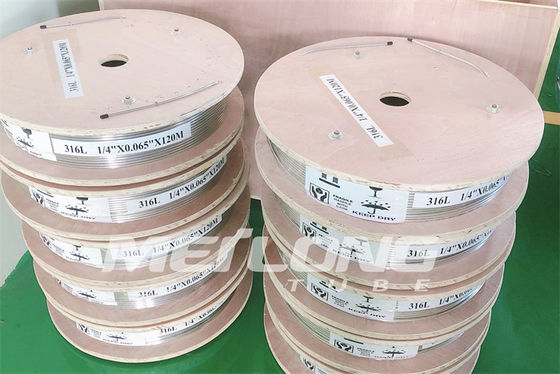

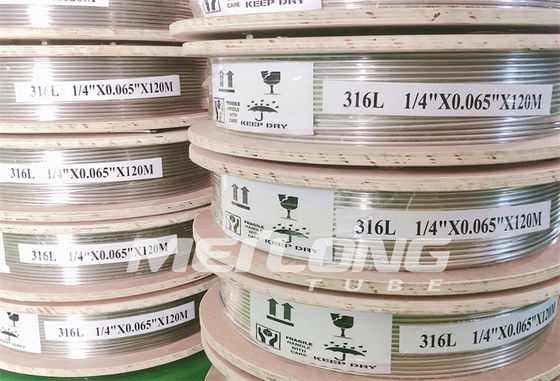

التعبئة - الأنابيب عبارة عن جرح مستوي ملفوف على براميل أو مكبات معدنية / خشبية.
جميع البراميل أو المكبات معبأة في صناديق خشبية لسهولة التشغيل اللوجستي.
